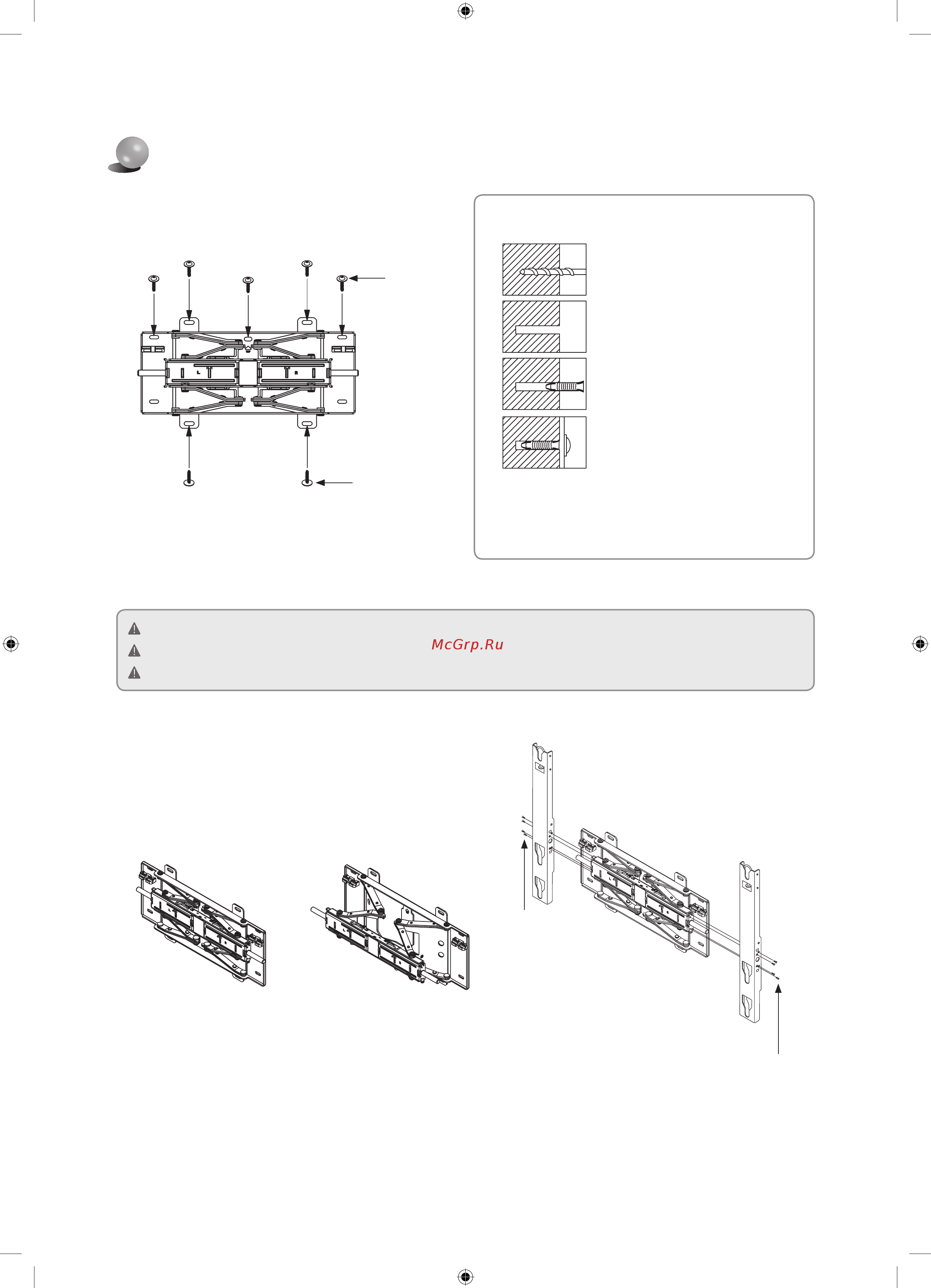

Sklapanje zidnog nosača
1
Montirajte nosač za podešavanje kuta na zid kako je
prikazano na slici.
Nosač za podešavanje kuta zategnite pomoću kotvi i vijakaⓐ
ispravnim redoslijedom od ① do ⑦.
Ako montaža nije moguća na zadanom mjestu, montirajte na
najbližem mogućem mjestu.
Prije montaže provjerite stabilnost zida. Ako zid nije dovoljno čvrst, ojačajte ga i montirajte nosač.
Isporučeni vijci i kotve namijenjeni su montaži na betonske zidove.
Za žbukane, mramorne i čelične zidove koristite odgovarajuće vijke.
Kako pritegnuti kotve i vijkeⓐ
Prilikom bušenja zida koristite svrdlo odgovarajuće
veličine. Kako biste izbjegli sigurnosne probleme,
obavezno pratite upute za montažu.
Pomoću bušilice napravite rupu u zidu
dimenzija 6X50.
Očistite rupu.
U rupu umetnite isporučenu kotvu.
Nosač za podešavanje kuta uskladite s
rupama u zidu i pritegnite vijkeⓐ.
2
Sigurno pričvrstite sklop na zid. Nosač povucite prema naprijed
i otklopite ga. Umetnite nosač u zadano područje na nosaču za
podešavanje kuta i pritegnite isporučenih 8 vijakaⓑ.
(Isto vrijedi i za lijevu i za desnu stranu)
Vijciⓑ 4EA
Vijciⓑ 4EA
Vijciⓐ 5EA
Vijciⓐ 2EA
