Samsung 60-75 дюймов (WMN4277SR) [80/84] Justering av väggfäste
![Samsung 60-75 дюймов (WMN4277SR) [80/84] Justering av väggfäste](/views2/1531644/page80/bg50.png)

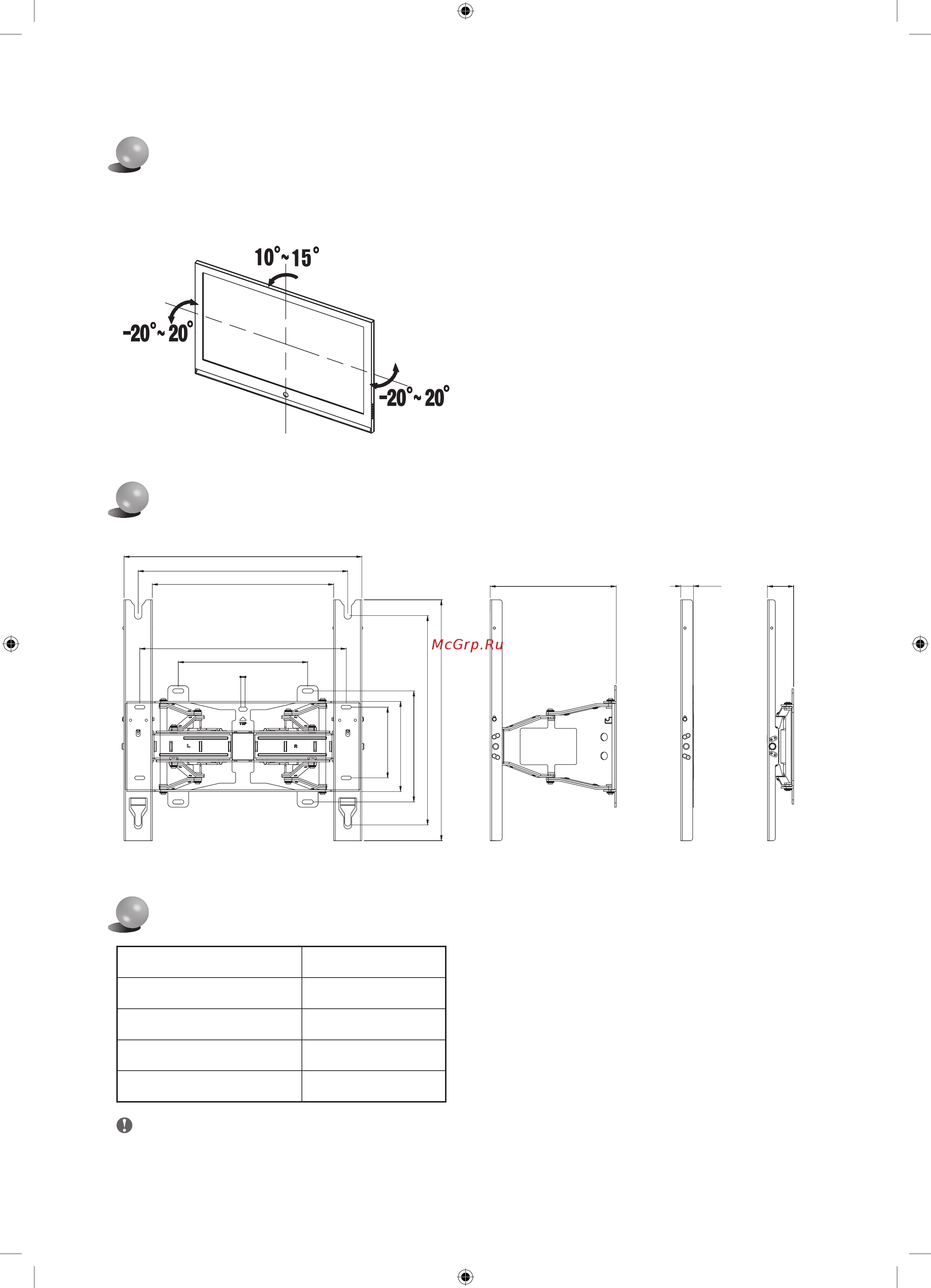

465
240.5 24.5 50
400
346
8
247
394
135
172
212
400
442
Produktspecifikationer
Produktstandarder
Informationen i det här dokumentet kan ändras utan föregående meddelande.
Bredd (mm) 465
Höjd (mm) 442
Djup (mm) 24.5
Vikt (kg) 5.5
VESA-standard för fäste 400 X 300, 400 X 400
Justera inte vinkeln med tvång. Produkten kan skadas om
den är för nära väggen eller rör vid den.
Håll i vänster och höger sida av produkten när du vill justera
vänster och höger vinkel.
Håll uppe i mitten för att justera den nedåtgående vinkeln.
Du kan justera vinkeln åt vänster och höger mellan
-20º ~ 20º, och nedåt till 10º ~ 15º.
Inställningsområdet kan variera med modell.
Justering av väggfäste
Den mjuka flyttmekanismen används för att enkelt flytta den här produkten.
Justera installationsvinkeln och håll sedan tv:n nära väggen.
