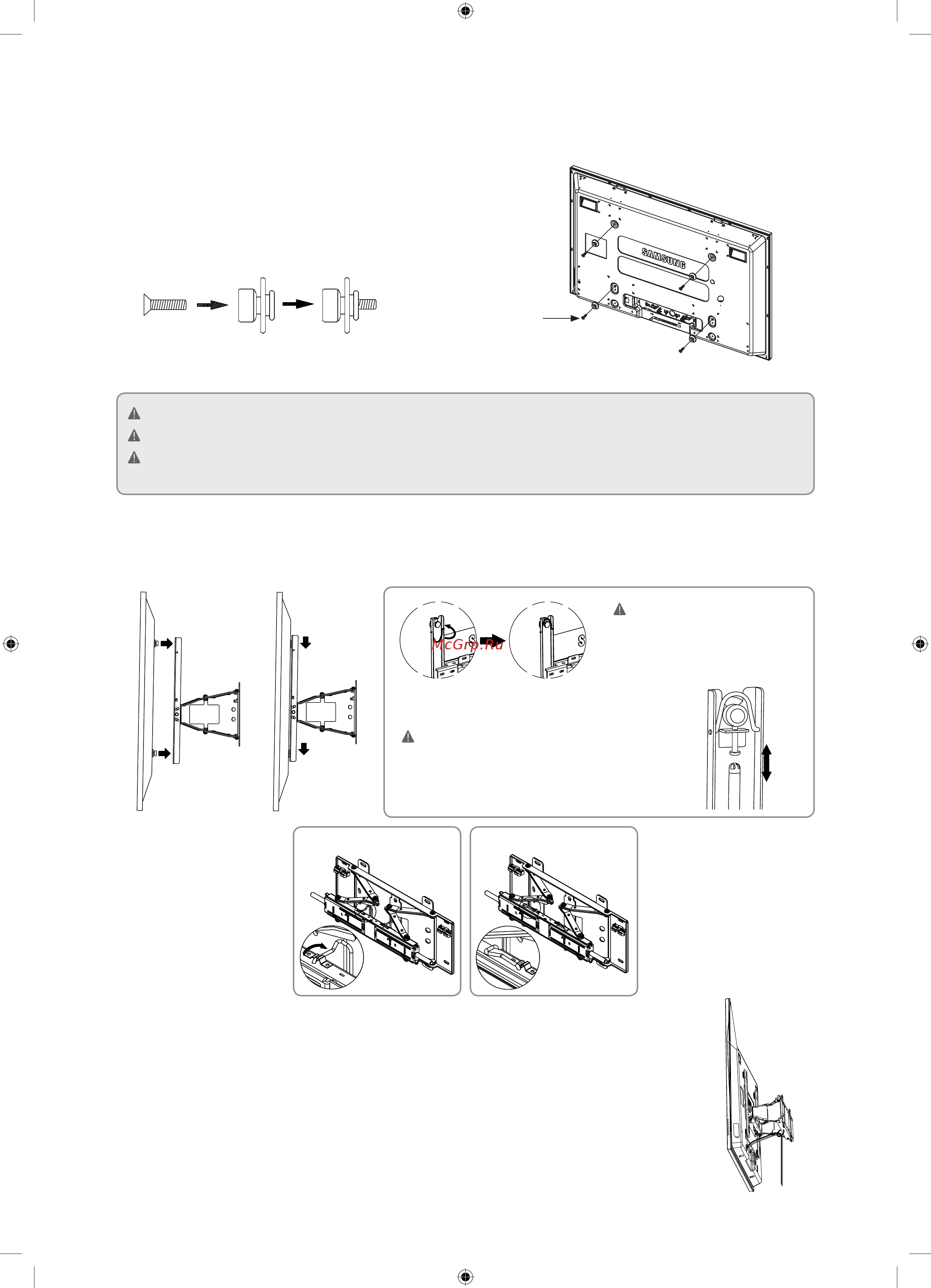

Для вирівнювання телевізора використовуйте
висотомір.
Закріпіть виріб на настінному кронштейні. Перевірте, чи надійно закріплено виріб з лівої та з правої сторони.
Закріплюючи виріб або регулюючи кут нахилу, будьте обережні, щоб не притиснути пальці.
Перевірте, чи настінний кронштейн надійно закріплений на стіні. Якщо виріб впаде, це може призвести до травмування
користувача.
4
Потягніть фіксатор настінного кронштейна вперед. Для встановлення виробу у визначеній області настінного кронштейна
потрібно двоє осіб.
5
Шнур живлення та інші кабелі периферійних пристроїв можна з’єднати разом за допомогою
засобу для закріплення кабелів, що додається.
Перевірте, чи кабелі надійно закріплені і не випадуть під час обертання або експлуатації виробу.
Вставте кабелі та потягніть кронштейн регулювання кута нахилу вперед. Зафіксуйте кабелі,
зачепивши за отвір у кронштейні, щоб уникнути можливих перешкод під час обертання виробу.
Перевірте 2-3 рази, чи все гаразд, та, якщо кронштейн працює належним чином, закріпіть його.
Встановіть телевізор на
настінному кронштейні та
поверніть 2 фіксатори згори,
щоб закріпити його.
[Тонкий, звичайний телевізор] Використовуйте гвинти M8X35.
[Тонкий, звичайний телевізор] [Лише ультратонкий]
Гвинтⓒ 4 шт.
3
Викрутіть гвинти з основного корпусу телевізора, встановіть
4 пластмасові фіксатори, які додаються, і гвинти ⓒ, як показано на
малюнку, тоді надійно закріпіть фіксатори за допомогою гвинтів до
тильної сторони корпуса телевізора.
