Samsung 60-75 дюймов (WMN4277SR) [72/84] Nastavitev kota stenskega nosilca
![Samsung 60-75 дюймов (WMN4277SR) [72/84] Nastavitev kota stenskega nosilca](/views2/1531644/page72/bg48.png)
465
240.5 24.5 50
400
346
8
247
394
135
172
212
400
442

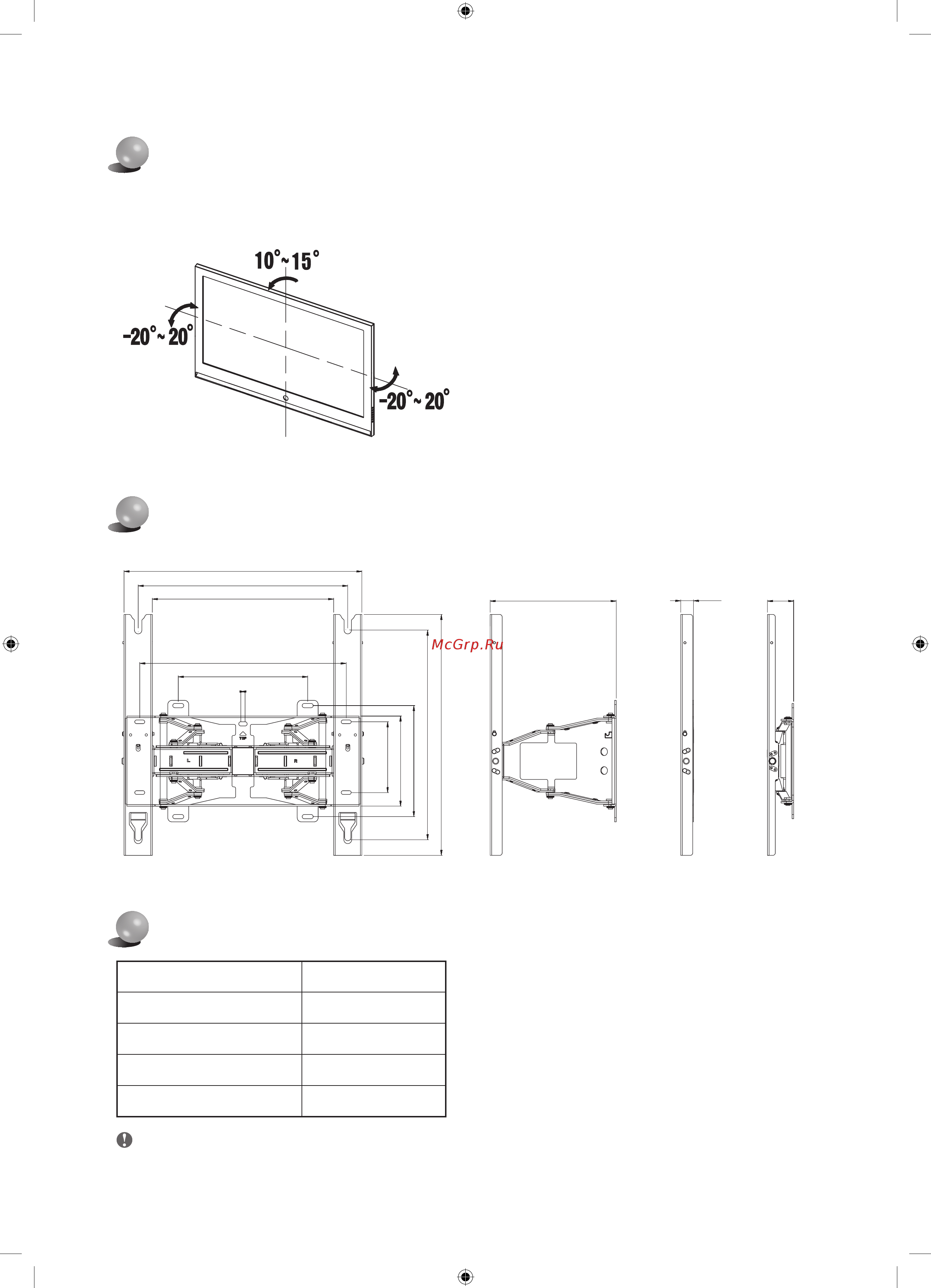

Specifikacije izdelka
Standardi izdelka
Informacije v tem dokumentu lahko spremenimo brez predhodnega obvestila.
Širina (mm) 465
Višina (mm) 442
Globina (mm) 24.5
Teža (kg) 5.5
Nosilec po standardu VESA 400 X 300, 400 X 400
Kota ne nastavljajte na silo.
Če je izdelek preblizu stene, se lahko poškoduje.
Pri nastavljanju levega in desnega kota, držite levi in desni
del izdelka.
Za nastavitev kota navzdol držite zgornji osrednji del.
Kot lahko v levo in desno prilagodite med –20º in 20º in
navzdol do 10º do 15º.
Razpon nastavitve kota se lahko razlikuje, kar je odvisno
od modela.
Nastavitev kota stenskega nosilca
Izdelek je opremljen z gladkim pomičnim mehanizmom, ki omogoča priročno premikanje.
Nastavite kot namestitve in približajte televizor steni.
