Samsung 60-75 дюймов (WMN4277SR) [54/84] Montagem do suporte na parede
![Samsung WMN4277SR [54/84] Montagem do suporte na parede](/views2/1531644/page54/bg36.png)
2
6
4
3
7
5
1

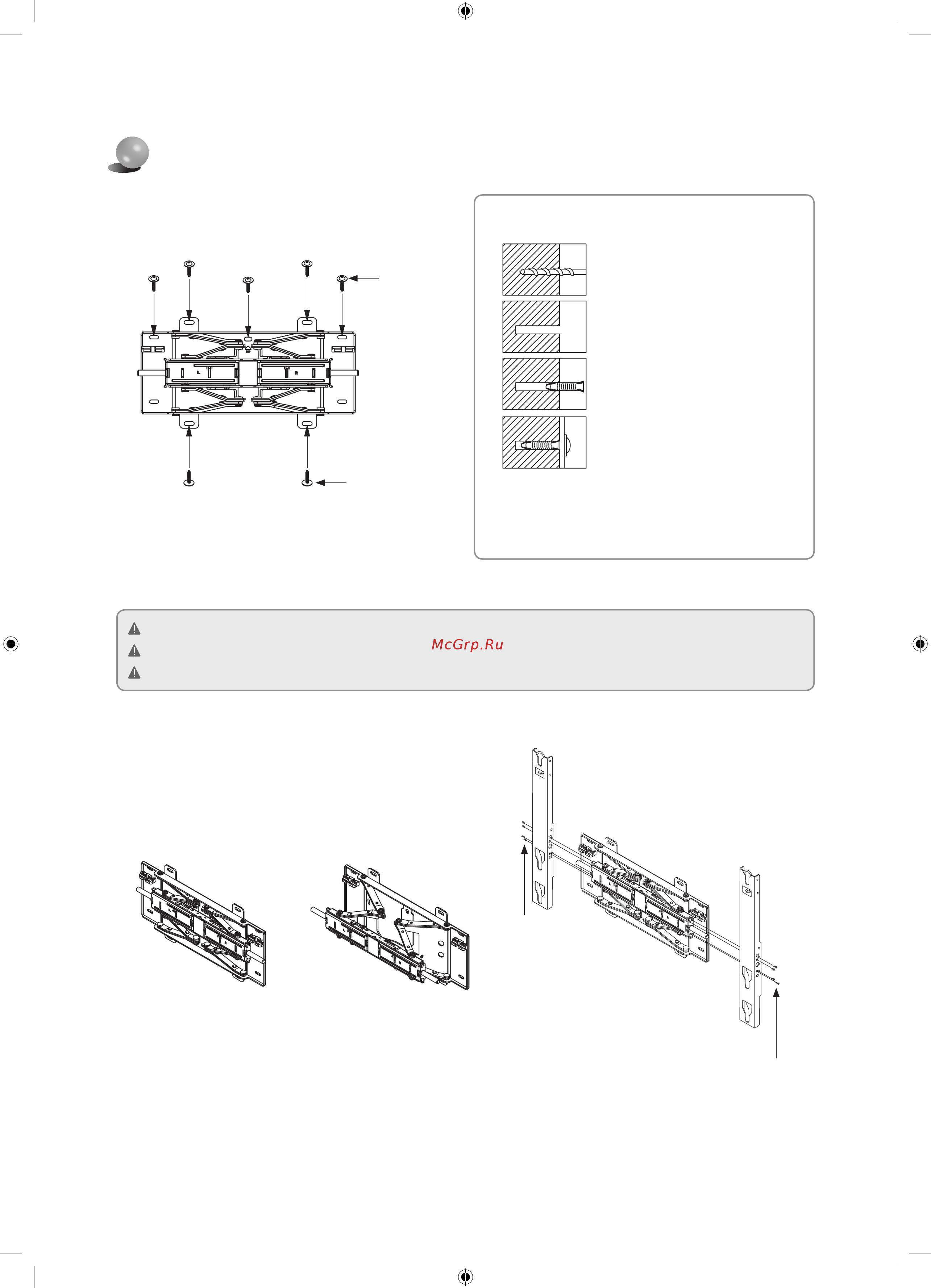

Montagem do suporte na parede
1
Monte o suporte de ajuste do ângulo na parede como se
mostra na figura.
Aperte o suporte de ajuste do ângulo utilizando as buchas e
os parafusosⓐ por ordem, desde o ① até ao ⑦.
Se o produto não puder ser instalado na área designada,
instale no local mais próximo.
Verifique a firmeza da parede antes de proceder à instalação. Se a parede não tiver firmeza suficiente, reforce a parede e instale o suporte.
Os parafusos e buchas fornecidos servem para instalação em paredes de cimento.
Para instalar numa parede de gesso, mármore ou aço, utilize os parafusos adequados.
Como apertar buchas ou parafusosⓐ
Utilize a broca com o diâmetro adequado para fazer um
furo na parede. Siga as instruções de instalação para
evitar problemas de segurança.
Faça um furo na parede com a broca de
6X50.
Limpe o furo.
Insira a bucha fornecida no furo.
Faça corresponder o suporte de ajuste do
ângulo com os furos na parede e aperte os
parafusosⓐ.
2
Fixe o aparelho à parede com firmeza. Puxe o suporte para a
frente e abra-o. Insira o suporte na área designada do suporte
de ajuste do ângulo e aperte os 8 parafusosⓑ fornecidos.
(Faça o mesmo para o lado esquerdo e direito)
Parafusoⓑ 4EA
Parafusoⓑ 4EA
Parafusoⓐ 5EA
Parafusoⓐ 2EA
