![Samsung 60-75 дюймов (WMN4277SR) [24/84] Seinätelineen kulman säätäminen](/img/pdf.png)

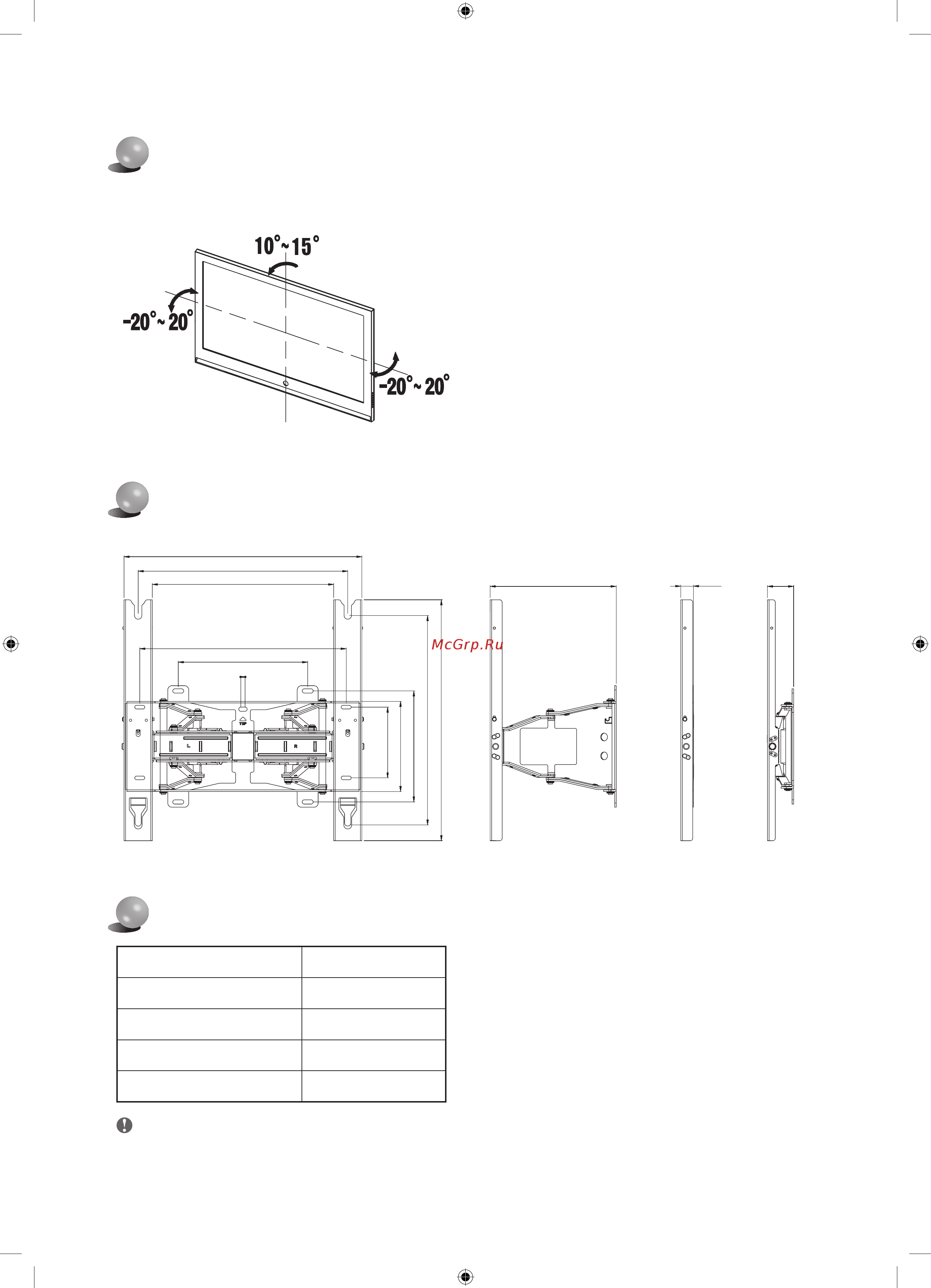

Samsung 60-75 дюймов (WMN4277SR) [24/84] Seinätelineen kulman säätäminen
![Samsung WMN4277SR [24/84] Seinätelineen kulman säätäminen](/views2/1531644/page24/bg18.png)
465
240.5 24.5 50
400
346
8
247
394
135
172
212
400
442
Tekniset tiedot
Standardit
Tämän asiakirjan tiedot voivat muuttua ilman erillistä ilmoitusta.
Leveys (mm) 465
Korkeus (mm) 442
Syvyys (mm) 24,5
Paino (kg) 5,5
Telineen VESA-standardi 400 X 300, 400 X 400
Älä säädä kulmaa väkisin. Laite voi vaurioitua, jos se pääsee
osumaan seinään.
Pidä kiinni laitteen oikeasta ja vasemmasta reunasta, kun
haluat säätää oikean ja vasemman kulman.
Säädä alakulma pitämällä kiinni ylhäältä keskeltä.
Voit säätää vasenta ja oikeaa kulmaa välillä -20–20 astetta
ja alakulmaa 10–15 astetta.
Kulman säätösäde voi vaihdella eri malleissa.
Seinätelineen kulman säätäminen
Telineessä on käytetty hienosäätömekanismia, jotta se liikkuisi tasaisemmin ja olisi mukavampi käyttää.
Säädä asennuskulma ja kiinnitä televisio lähelle seinää.
