Samsung 60-75 дюймов (WMN4277SR) [48/84] Vinkeljustering på veggbraketten
![Samsung 60-75 дюймов (WMN4277SR) [48/84] Vinkeljustering på veggbraketten](/views2/1531644/page48/bg30.png)
465
240.5 24.5 50
400
346
8
247
394
135
172
212
400
442
Produktbeskrivelse
Produktstandarder
Informasjonen i dette dokumentet kan endres uten forvarsel.
Bredde (mm) 465
Høyde (mm) 442
Dybde (mm) 24.5
Vekt (kg) 5.5
VESA-standard for braketten 400 X 300, 400 X 400
Ikke bruk kraft når du justerer vinkelen.
Produktet kan bli skadet hvis det kommer i nærkontakt med
veggen.
Ta tak i venstre og høyre side av produktet når du ønsker å
justere vinkelen mot venstre og høyre.
Hold toppdelen av produktet for å justere nedovervinkelen.
Du kan justere vinkelen mot venstre og høyre side mellom
-20º og 20º samt nedover til 10º~15º.
Området for justering av vinkelen kan variere avhengig av
modell.

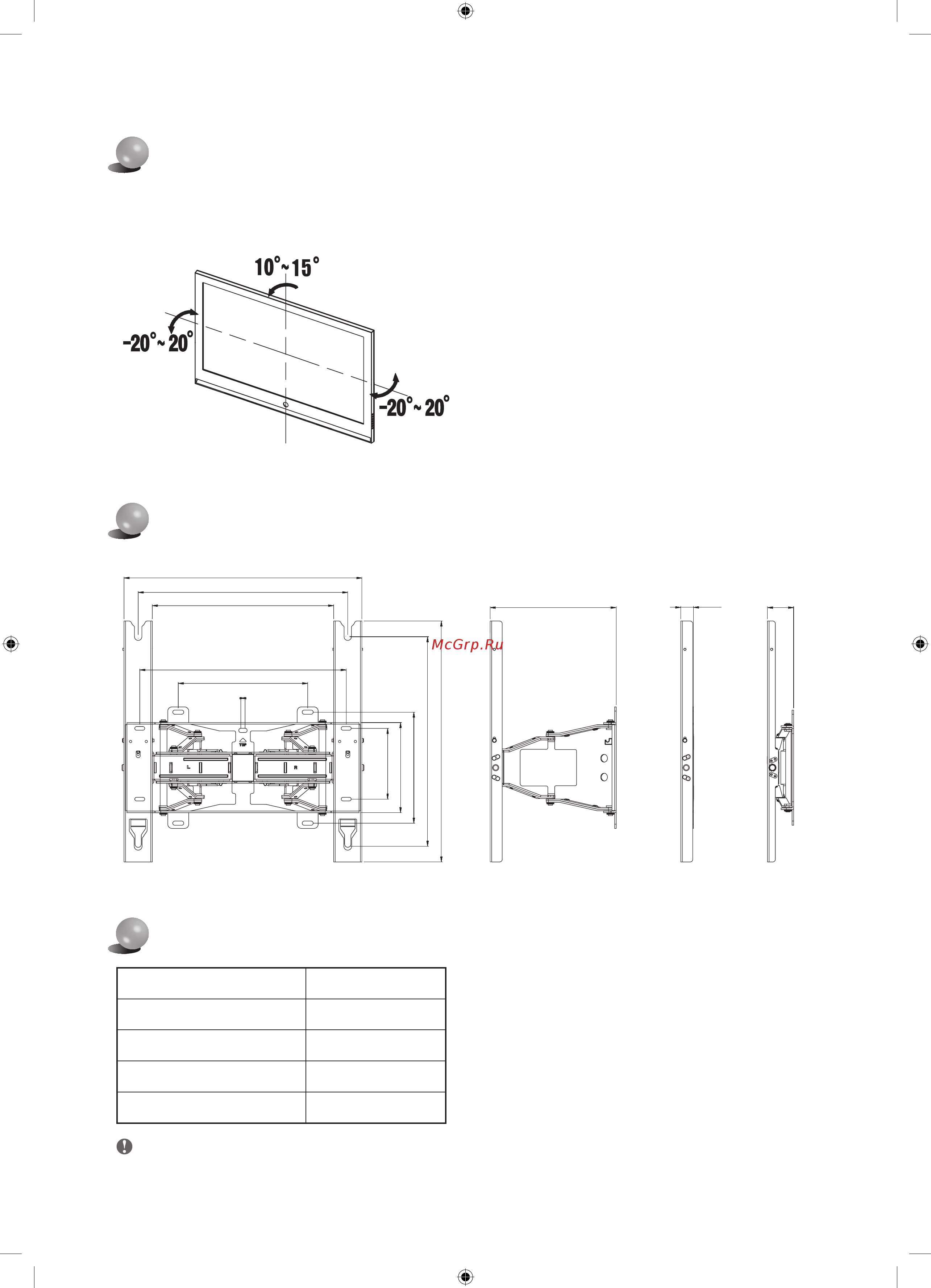

Vinkeljustering på veggbraketten
Den jevne flyttemekanismen brukes med dette produktet for enkel og beleilig flytting av produktet.
Juster installasjonsvinkelen og fest deretter TV-en nær veggen.
