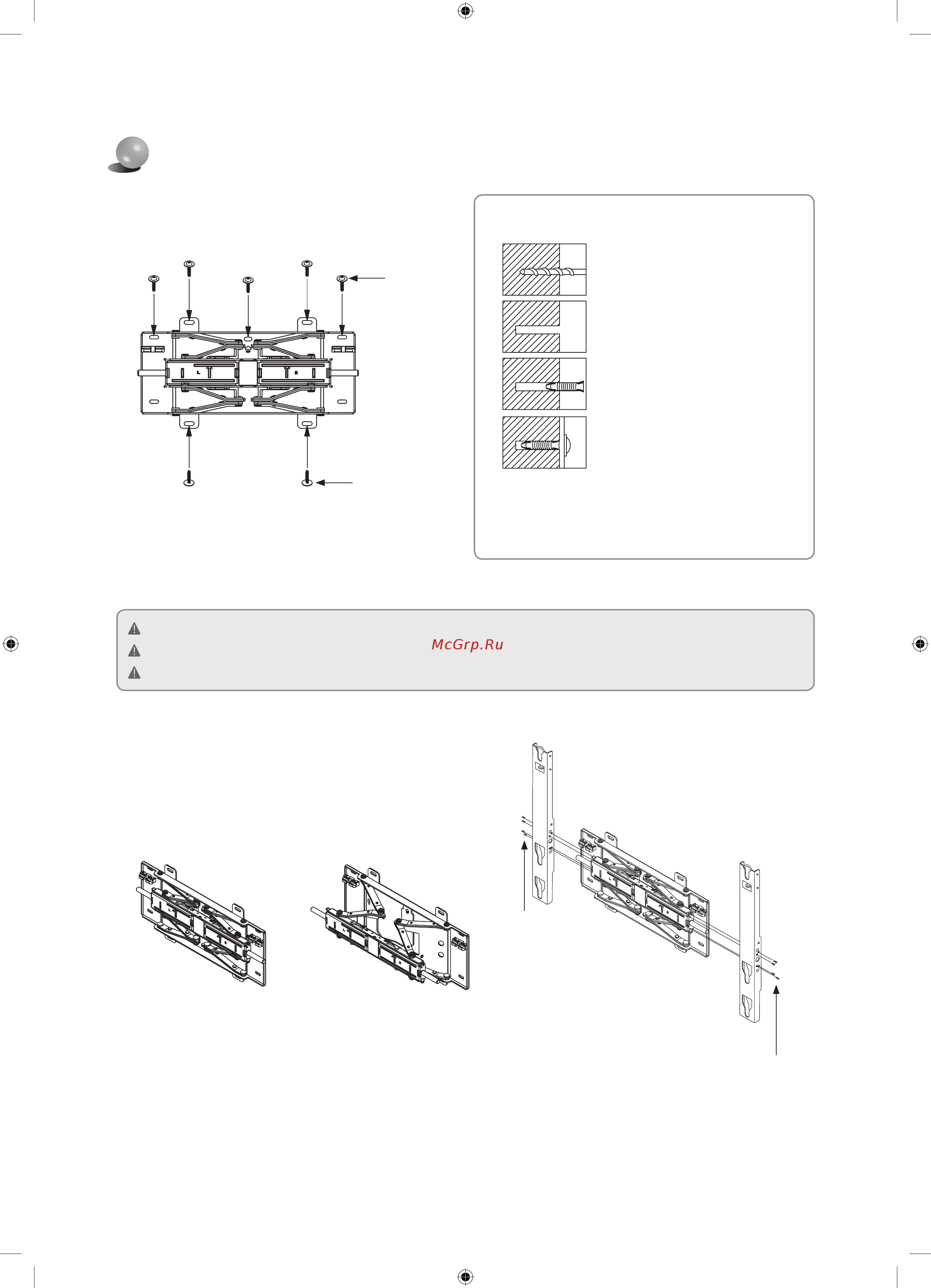

Sastavljanje zidnog nosača
1
Nosač za podešavanje ugla montirajte na zid kao što je
prikazano na slici.
Pričvrstite nosač za podešavanje ugla pomoću tiplova i
zavrtanjaⓐ redom od broja ① do broja ⑦.
Ako ga ne možete montirati na predviđeno mesto, montirajte
ga na najbliže dostupno mesto.
Pre montaže proverite čvrstoću zida. Ako zid nije dovoljno čvrst, ojačajte ga, a zatim montirajte nosač.
Isporučeni zavrtnji i tiplovi namenjeni su za montažu na betonske zidove.
Za montažu na zidove od gipsa, mermera ili čelika upotrebite odgovarajuće zavrtnje.
Kako pritegnuti tiplove ili zavrtnjeⓐ
Prilikom bušenja rupa u zidu koristite bušilicu sa burgijom
odgovarajuće veličine. Prilikom montaže pratite uputstva
da biste izbegli opasnost od povreda.
Izbušite rupu u zidu pomoću burgije od
6X50.
Očistite rupu.
U rupu umetnite tipl koji ste dobili u
kompletu.
Nosač za podešavanje ugla poravnajte sa
rupama u zidu i pritegnite zavrtnjeⓐ.
2
Komplet dobro pričvrstite za zid. Nosač povucite prema napred
i rasklopite ga. Nosač umetnite u odgovarajući deo nosača za
podešavanje ugla i pritegnite 8 isporučenih zavrtanjaⓑ.
(isto za levu i desnu stranu).
Zavrtanjⓑ 4 kom.
Zavrtanjⓑ 4 kom.
Zavrtanjⓐ
5 kom.
Zavrtanjⓐ
2 kom.
