Si vous devez déplacer ou remplacer le produit après installation,
adressez-vous à un technicien qualifié recommandé par votre revendeur.
Ne vous suspendez pas au produit et évitez les
coups brusques.

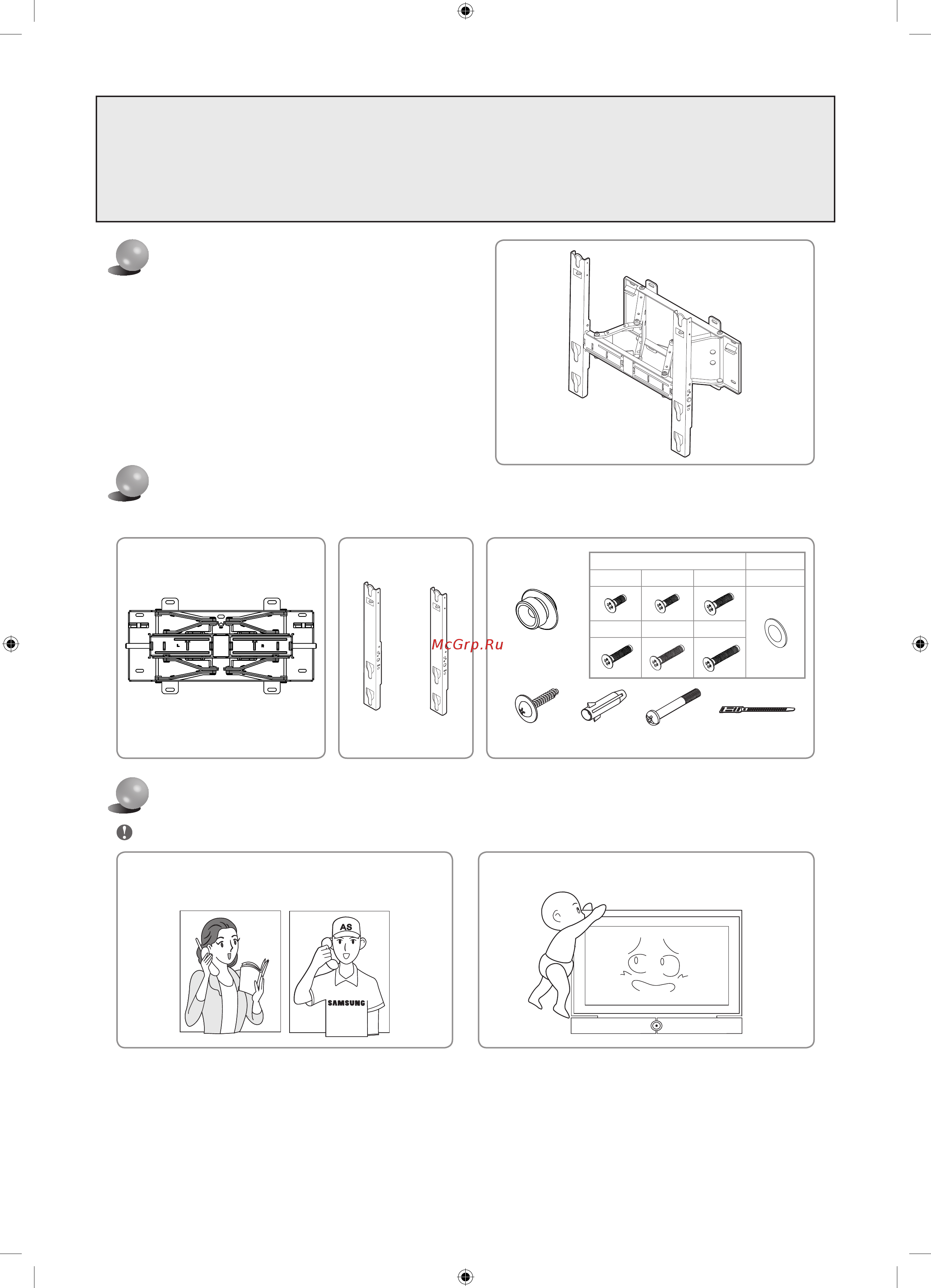

Guide d'installation du support
mural inclinable et rotatif
WMN4277SR
Illustration du produit
Composants
Consignes de sécurité
Utilisez exclusivement les composants fournis pour l'installation du produit.
Veillez à contacter un service technique agréé lorsque vous installez le produit.
1. Tenez le produit hors de portée des enfants. En cas de choc contre les bords du produit, les risques de blessures à la tête sont importants.
2. Soyez prudent lorsque vous réglez l'angle d'inclinaison ou de rotation de l'appareil. Le produit risque d'être endommagé s'il se trouve trop près du
mur. (Vous pouvez placer des protections en mousse sur les 4 angles du produit pour éviter d'endommager celui-ci ou d'abîmer le mur.)
3. N'installez pas le produit dans un endroit où la température est élevée ou le taux d'humidité important. Evitez d'installer le produit sur un mur ne
pouvant pas supporter le poids de l'appareil.
4. Pour éviter tout risque d'électrocution, n'insérez pas les doigts dans l'orifice d'installation du socle TV lorsque vous mettez le téléviseur en place.
5. Veillez à recouvrir l'orifice d'installation du socle TV à l'aide du cache fourni avec le téléviseur avant de procéder à l'installation murale.
Français
1 Gauche : 1 Droit : 1
Support inclinable Montant de fixation Accessoires
Rondelle en
plastique : 4
Visⓐ : 8
Cheville : 8
Collier de serrage : 1
Visⓑ : 8
Visⓒ : 4
Washers
M8X35 M8X40 M8X47 1T : 4
M8X49 M8X64 M8X71
