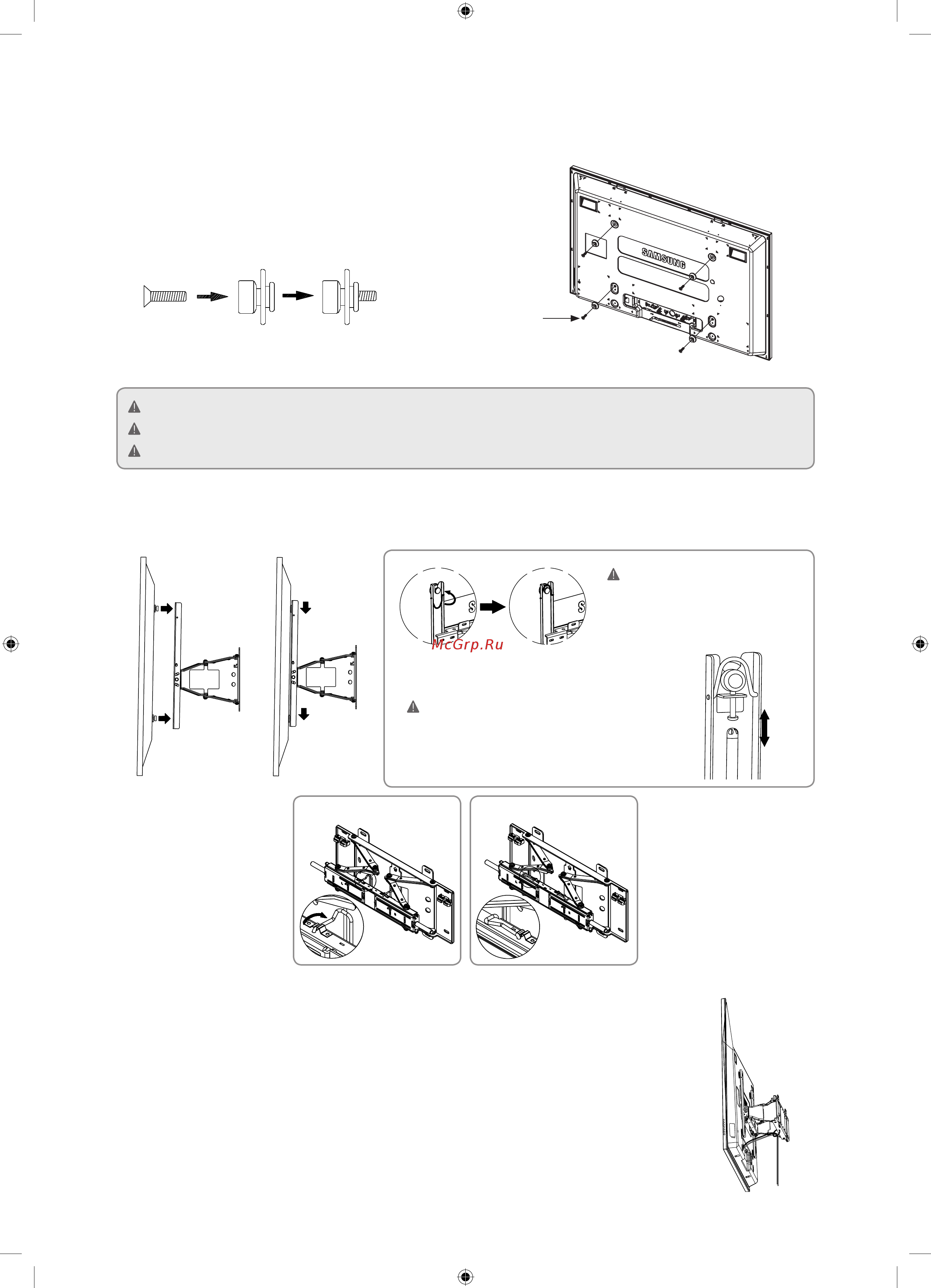

Puede mantener el nivel del televisor con el
nivelador de altura.
Monte el producto en el soporte de pared. Compruebe que los laterales derecho e izquierdo estén adecuadamente fijados.
Cuando instale el producto o ajuste el ángulo, tenga cuidado de no atraparse los dedos en los orificios.
Compruebe que el soporte esté bien sujeto en la pared. Su caída podría causar daños físicos.
4
Tire hacia adelante la pieza de fijación del soporte de pared. Se necesitan dos personas para instalar el producto en el área asig-
nada del soporte de la pared.
5
Para manejar el cable de alimentación y los cables de los dispositivos periféricos, agrúpelos mediante
la herramienta de fijación de cables suministrada.
Después de girar o instalar el producto, asegúrese de que los cables no queden sueltos ni cuelguen.
Inserte los cables y tire hacia adelante el soporte de ajuste de ángulo.
Ordene los cables en el orificio para evitar interferencias entre los cables al girar el aparato.
Compruebe dos o tres veces el funcionamiento antes de fijar la moldura a la pared.
Instale el aparato de televisión en
el soporte de la pared y gire las
2 patillas de seguridad de la parte
superior para asegurar el equipo.
[TV delgado, normal] Utilice tornillos M8X35.
[TV delgado, normal] [Solo ultra delgado]
Tornillosⓒ 4 unid.
3
Retire los tornillos del cuerpo principal del televisor, monte los 4 colgadores de
plástico y los tornillos ⓒ suministrados, como se muestra en la ilustración, y
asegúrelos firmemente en la parte posterior del cuerpo principal del televisor.
