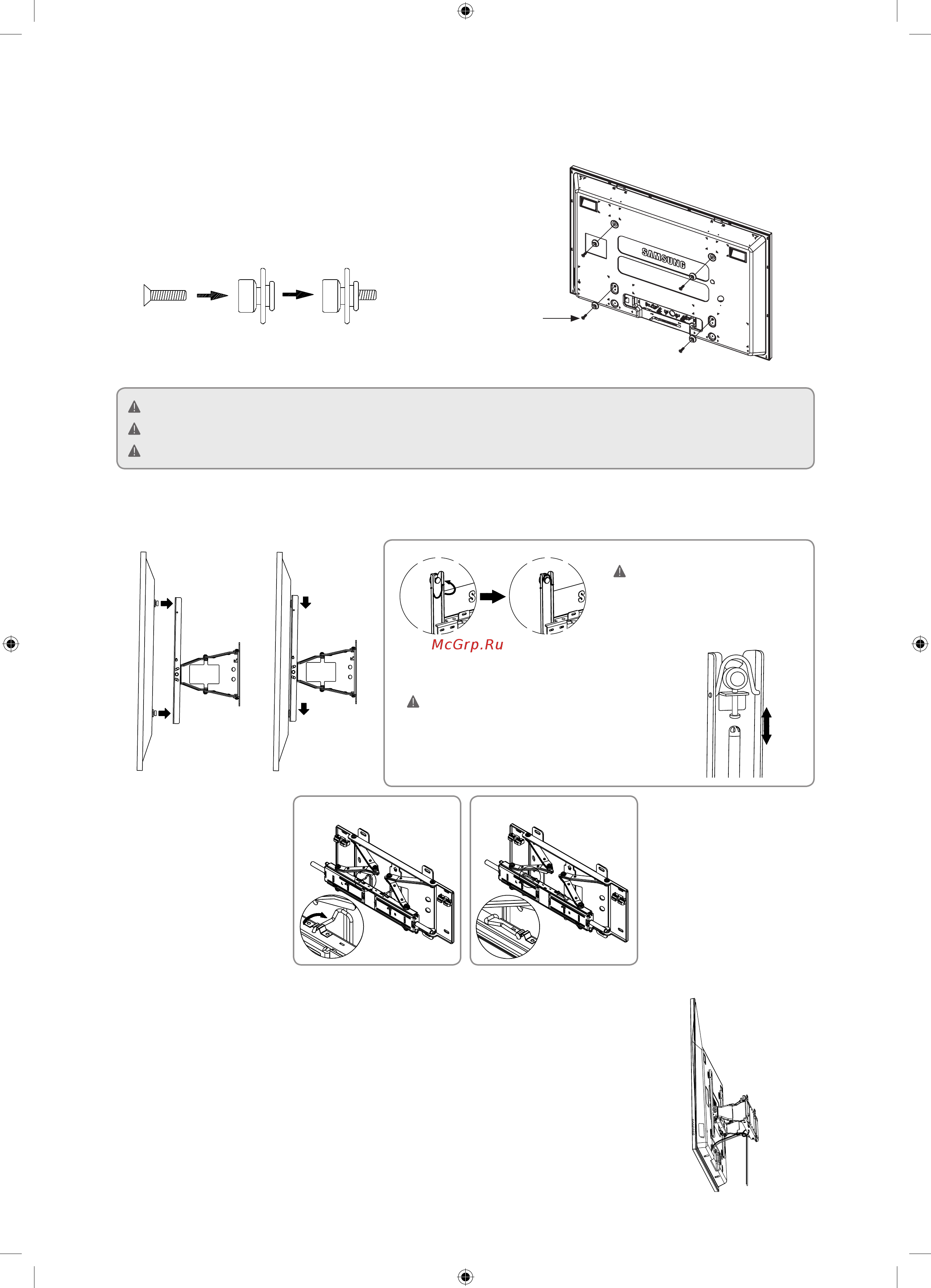

Proizvod postavite na zidni nosač. Obavezno s lijeve i desne strane provjerite je li pravilno pričvršćen.
Prilikom montaže proizvoda ili podešavanja kuta budite oprezni jer se prsti mogu zaglaviti u rupama.
Provjerite je li zidni nosač čvrsto pričvršćen na zid. Padanje proizvoda može uzrokovati ozljede.
4
Dio za učvršćivanje zidnog nosača povucite prema naprijed. Za montažu proizvoda na zidni nosač potrebne su dvije osobe.
5
Kabel napajanja i ostale kabele perifernih uređaja povežite pomoću isporučene
žice za pričvršćivanje. Prilikom zakretanja i rada pazite da se žice ne raspletu ili izvade.
Umetnite kabele i povucite nosač za podešavanje kuta prema naprijed.
Rasporedite žice kroz rupu kako biste izbjegli smetanje žica prilikom zakretanja televizora.
2 ~ 3 puta provjerite rad i fiksirajte ako radi kako treba.
Montirajte televizor na zidni
nosač i zakrenite dvije
sigurnosne igle na gornjem
dijelu kako bi se pričvrstio.
[Tanak, običan televizor] Koristite vijke M8X35.
[Tanak, običan televizor] [Iznimno tanak televizor]
Vijciⓒ 4EA
3
Izvadite vijke iz kućišta televizora, postavite 4 priložene plastične vješalice i
vijkeⓒ kako je prikazano na slici i čvrsto ih pritegnite na stražnju stranu
kućišta televizora.
Televizor možete postaviti na određenu visinu
pomoću nosača.
