Dell Vostro 5515-5807 [18/80] Извлечение четырехэлементного аккумулятора

1. С помощью направляющих штырей установите трехэлементный аккумулятор на упор для рук и клавиатуру в сборе.

2. Совместите резьбовые отверстия на трехэлементном аккумуляторе с резьбовыми отверстиями на опорной панели и

клавиатуре в сборе.

3. Заверните три винта (M2x3), чтобы прикрепить трехэлементный аккумулятор к упору для рук и клавиатуре в сборе.

4. Подключите кабель аккумулятора к системной плате.

5. Приклейте ленту, чтобы зафиксировать кабель аккумулятора на системной плате.

1. Установите нижнюю крышку.

2. Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.

Извлечение четырехэлементного аккумулятора

1. Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.

2. Снимите нижнюю крышку.

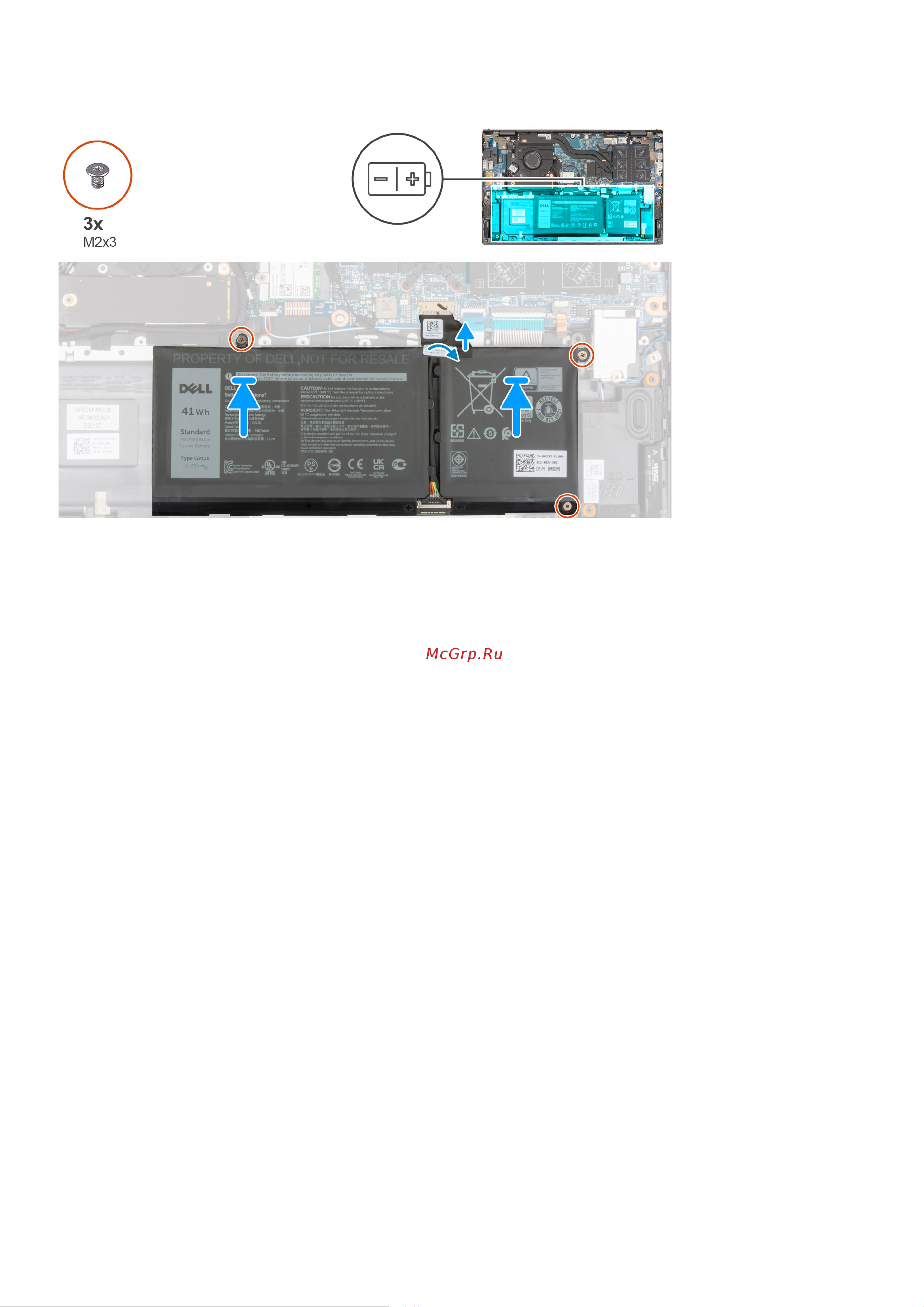

На следующем рисунке показано расположение четырехэлементного аккумулятора (на 54 Вт) и проиллюстрирована

процедура извлечения.
