Dell Vostro 5515-5807 [52/80] Извлечение системной платы

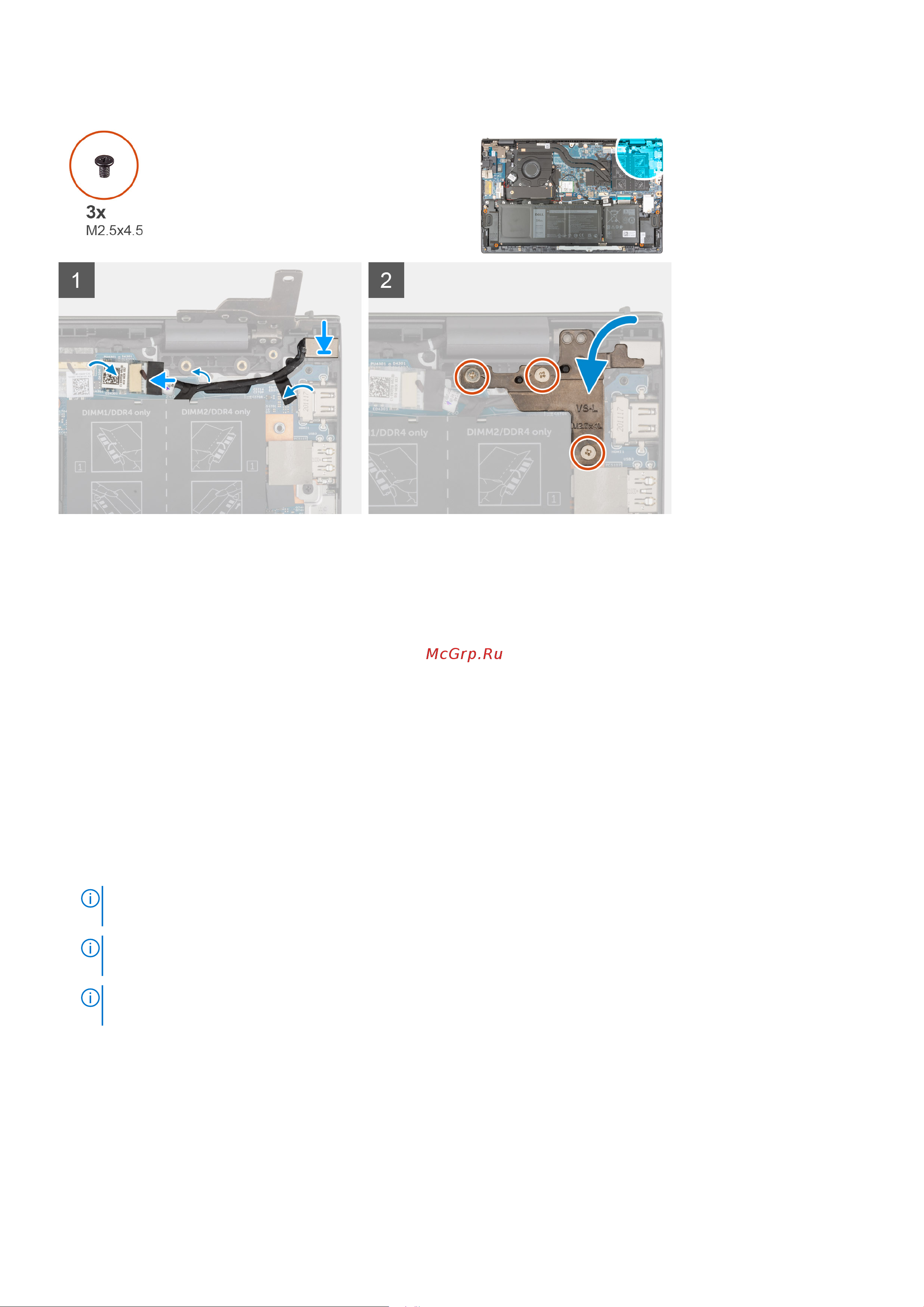

1. Вставьте порт адаптера питания вместе с кабелем в слот на упоре для рук и клавиатуре в сборе.

2. Проложите кабель порта адаптера питания через направляющую на опорной панели и клавиатуре в сборе.

3. Приклейте ленту, с помощью которой кабель порта адаптера питания крепится к системной плате.

4. Подсоедините кабель разъема адаптера питания к системной плате.

5. Закройте правый шарнир дисплея и совместите отверстия для винтов на правом шарнире дисплея с отверстиями для

винтов на системной плате и блоке упора для рук и клавиатуры в сборе.

6. Заверните три винта (M2,5x4,5), чтобы прикрепить правый шарнир дисплея к системной плате и к блоку опорной панели

и клавиатуры в сборе.

1. Установите нижнюю крышку.

2. Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.

Системная плата

Извлечение системной платы

1. Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.

ПРИМЕЧАНИЕ: Метка обслуживания компьютера находится на системной плате. Необходимо ввести метку

обслуживания компьютера в программе настройки BIOS после замены системной платы.

ПРИМЕЧАНИЕ: При замене системной платы удаляются любые изменения, внесенные в BIOS с помощью

программы настройки BIOS. Вы должны сделать необходимые изменения снова после замены системной платы.

ПРИМЕЧАНИЕ: Прежде чем отсоединять кабели от системной платы, запомните расположение разъемов, чтобы

после замены системной платы вы смогли правильно их подключить.

2. Снимите нижнюю крышку.

3. Извлеките трехэлементный аккумулятор или четырехэлементный аккумулятор в зависимости от конфигурации.

4. Извлеките модуль памяти.

5. Извлеките твердотельный накопитель M.2 2280 или твердотельный накопитель M.2 2230 (в зависимости от

конфигурации) из первого слота M.2.

6. Извлеките твердотельный накопитель M.2 2230 из второго слота M.2 в зависимости от конфигурации.

7. Извлеките плату беспроводной сети.

8. Извлеките вентилятор.
