Вентилятор
Извлечение вентилятора
1. Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.
2. Снимите нижнюю крышку.

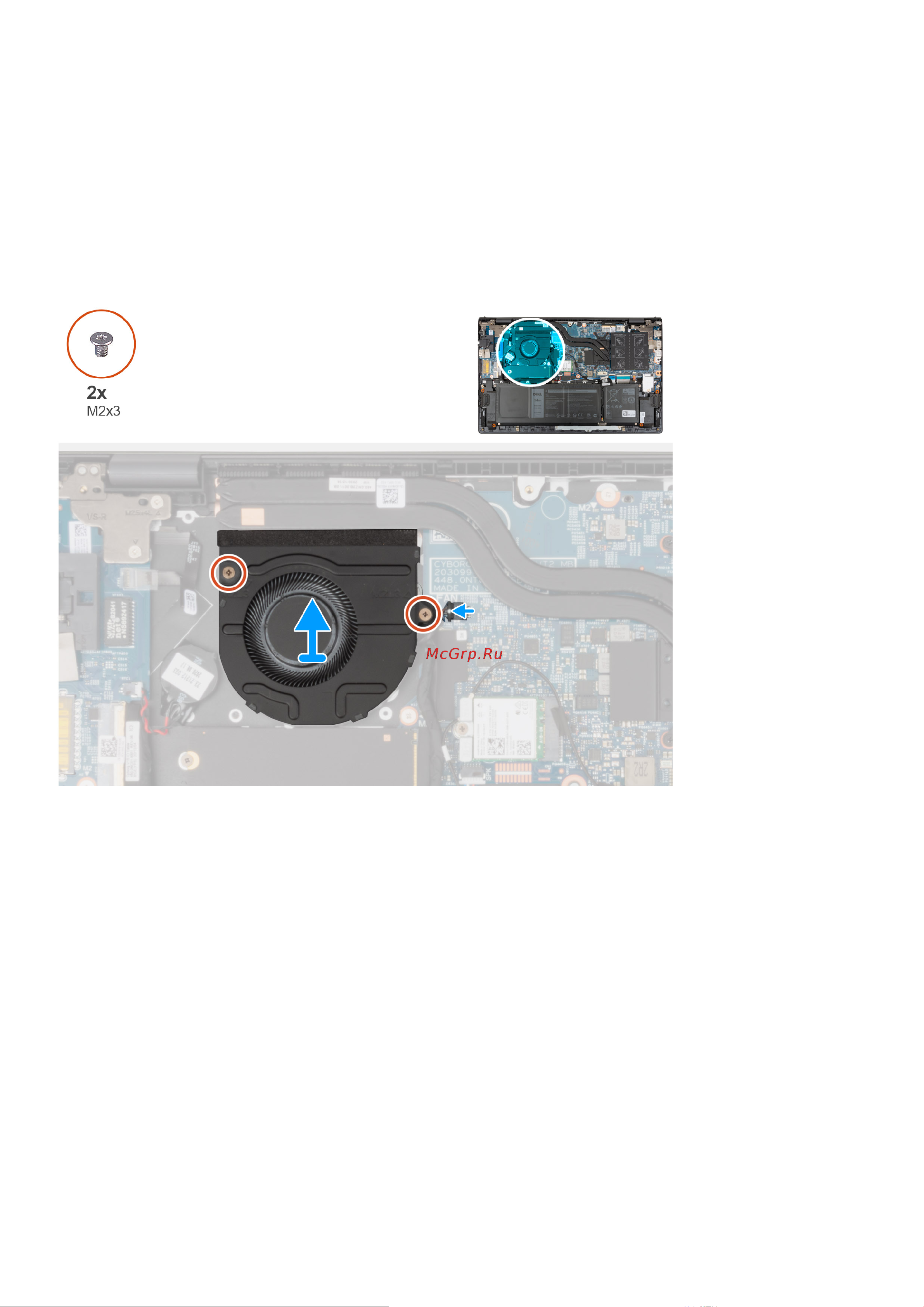

На следующих рисунках показано расположение вентилятора и проиллюстрирована процедура извлечения.
1. Отсоедините кабель вентилятора от системной платы.
2. Открутите два винта (M2x3), которыми вентилятор крепится к опорной панели и клавиатуре в сборе.
3. Снимите вентилятор с упора для рук и клавиатуры в сборе.
Установка вентилятора
Если вы заменяете компонент, перед его установкой извлеките существующий компонент.
На следующем рисунке показано расположение вентилятора и проиллюстрирована процедура установки.
Извлечение и установка компонентов 33
