Dell Vostro 5515-5807 [19/80] Установка четырехэлементного аккумулятора

1. Отклейте ленту, фиксирующую кабель аккумулятора на системной плате.

2. Отсоедините кабель аккумулятора от системной платы.

3. Выверните четыре винта (M2x3), которые крепят четырехэлементный аккумулятор к упору для рук и клавиатуре в

сборе.

4. Снимите четырехэлементный аккумулятор вместе с его кабелем с упора для рук и клавиатуры в сборе.

Установка четырехэлементного аккумулятора

Если вы заменяете компонент, перед его установкой извлеките существующий компонент.

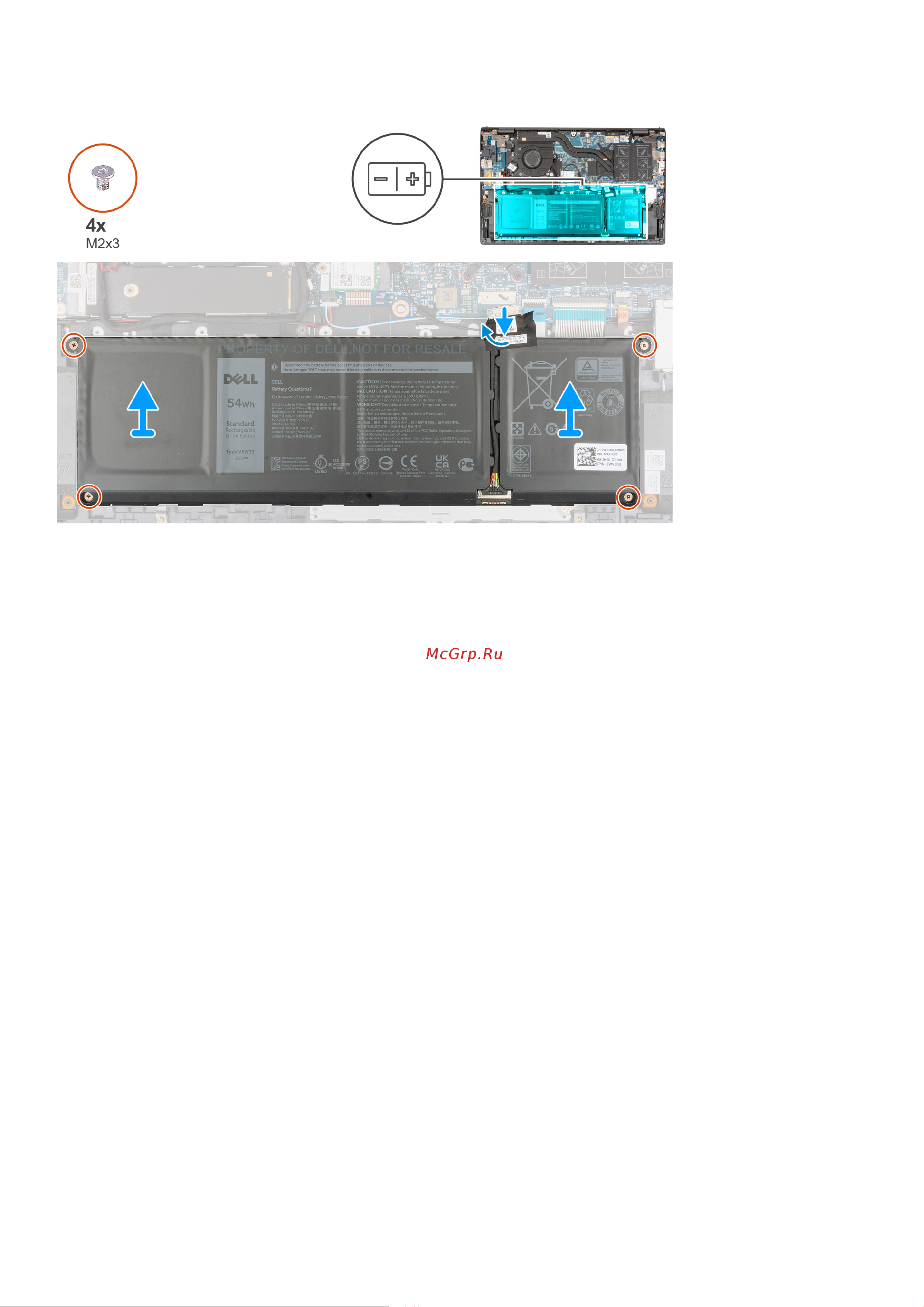

На следующем рисунке показано расположение четырехэлементного аккумулятора (на 54 Вт) и проиллюстрирована

процедура его установки.

Извлечение и установка компонентов 19
