Кнопка питания с опциональным сканером
отпечатков пальцев
Извлечение кнопки питания с опциональным сканером
отпечатков пальцев
1. Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.
2. Снимите нижнюю крышку.
3. Извлеките плату ввода-вывода.

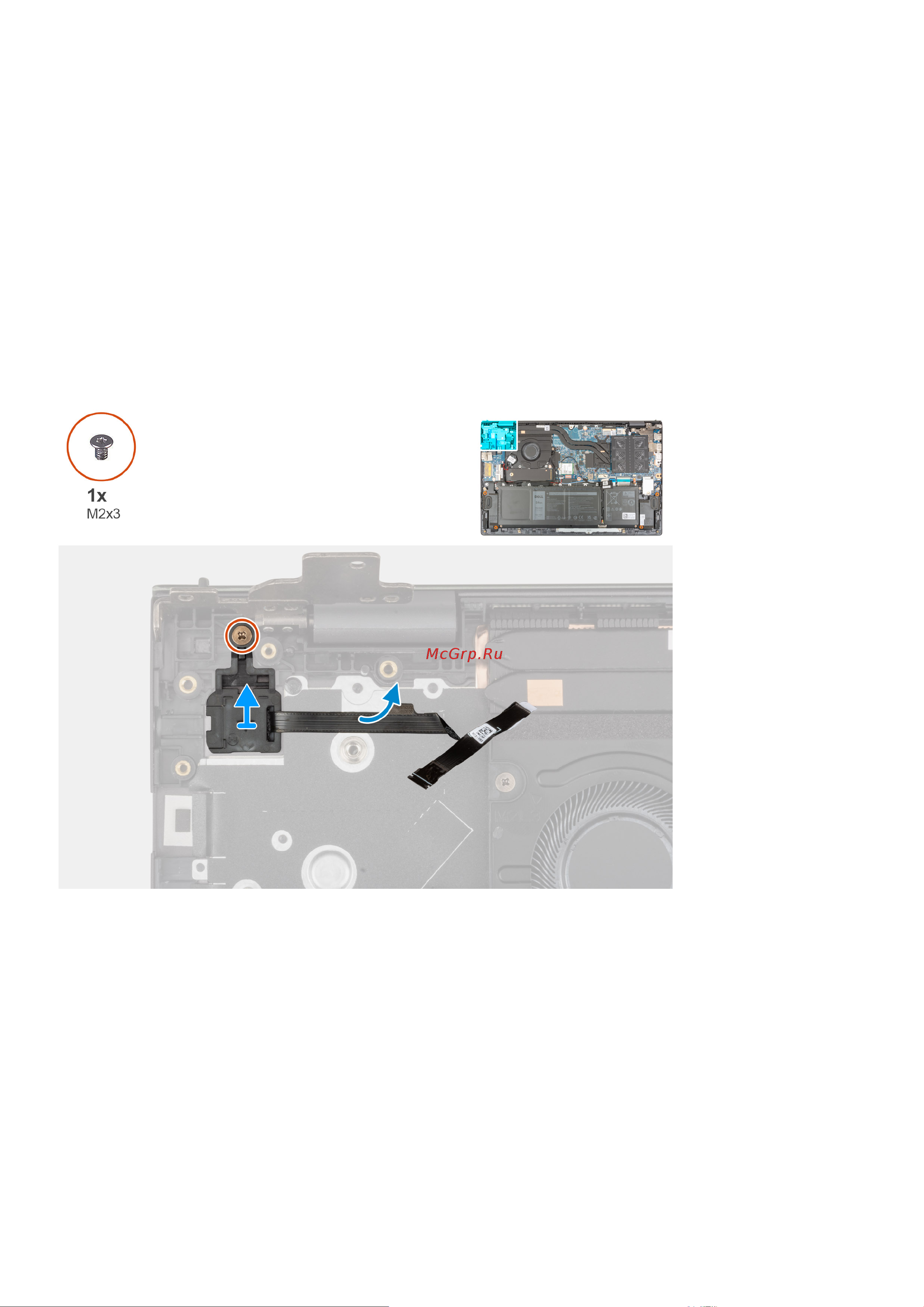

На следующем рисунке показано расположение кнопки питания с опциональным сканером отпечатков пальцев и
проиллюстрирована процедура извлечения.
1. Открутите винт (M2x3), которым кнопка питания с опциональным сканером отпечатков пальцев крепится к упору для рук
и клавиатуре в сборе.
2. Приподнимите и снимите кнопку питания с опциональным сканером отпечатков пальцев с упора для рук и клавиатуры в
сборе.
Установка кнопки питания с опциональным сканером
отпечатков пальцев
На следующих рисунках показано расположение кнопки питания с опциональным сканером отпечатков пальцев и
проиллюстрирована процедура установки.
Извлечение и установка компонентов 49
