Dell Vostro 5515-5807 [47/80] Установка дисплея в сборе

1. Отклейте ленту, которой кабель дисплея крепится к системной плате.

2. Откройте защелку и отсоедините кабель дисплея от системной платы.

3. Открутите три винта (M2,5x4,5), которыми левый шарнир дисплея крепится к системной плате.

4. Открутите три винта (M2,5x4,5), которыми правый шарнир дисплея крепится к системной плате.

5. Откройте шарниры дисплея на угол 90 градусов.

6. Осторожно снимите упор для рук и клавиатуру в сборе с дисплея в сборе.

Установка дисплея в сборе

Если вы заменяете компонент, перед его установкой извлеките существующий компонент.

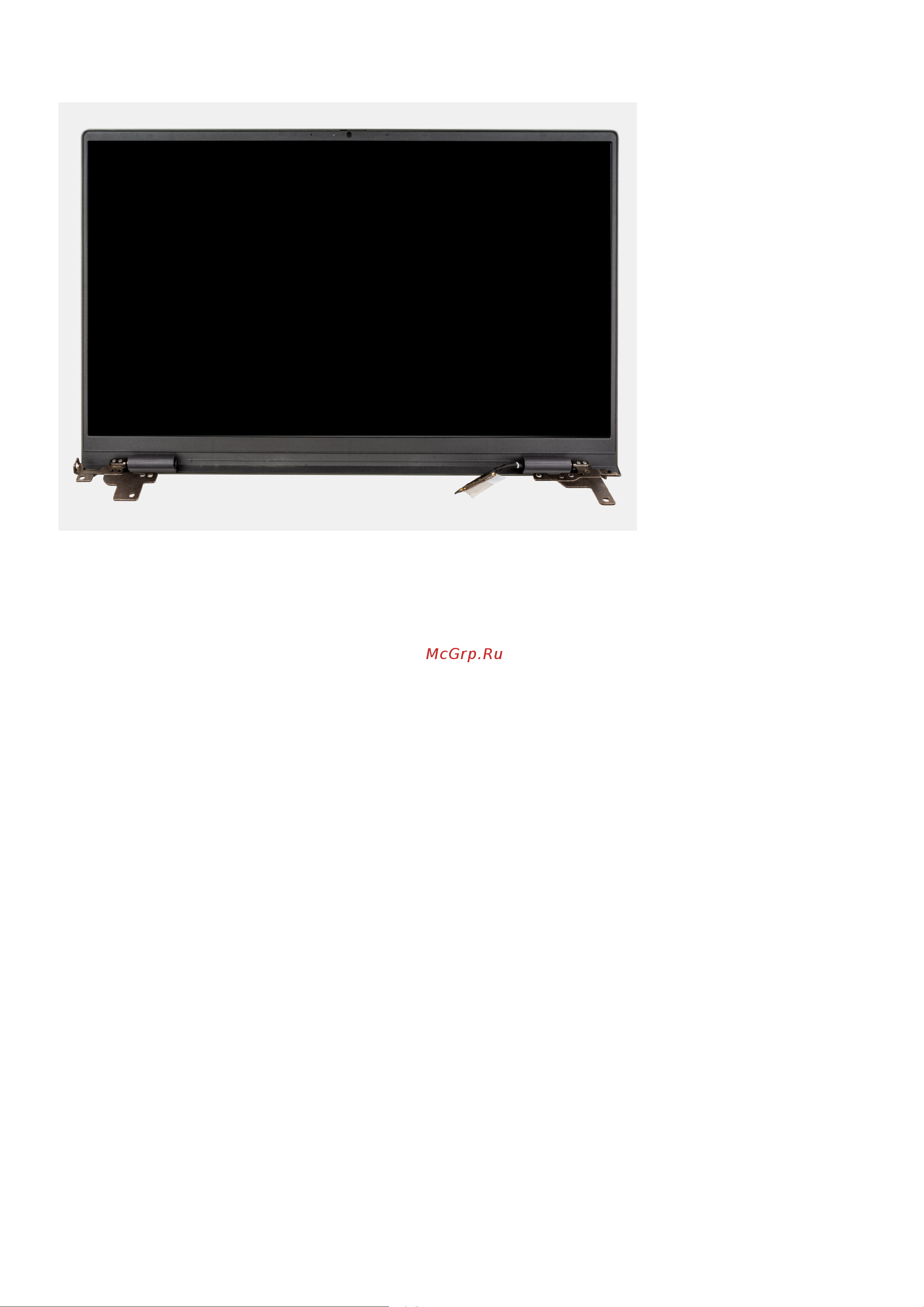

На следующем рисунке показано расположение дисплея в сборе и проиллюстрирована процедура установки.

Извлечение и установка компонентов 47
