Dell Vostro 5515-5807 [21/80] Монтаж кабеля аккумулятора
![Dell Vostro 5515-5807 [21/80] Монтаж кабеля аккумулятора](/views2/2019662/page21/bg15.png)

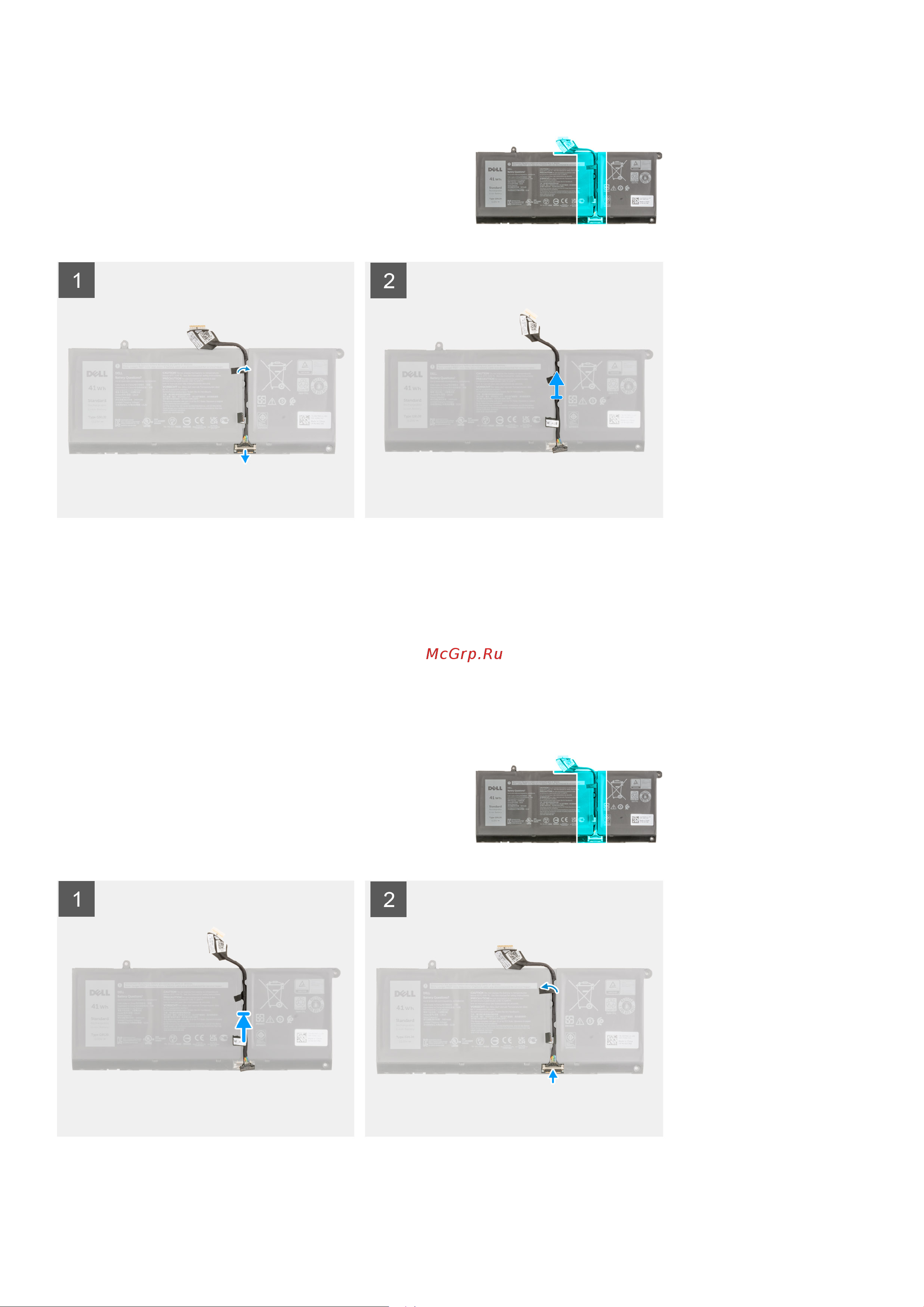

1. Переверните аккумулятор и извлеките кабель аккумулятора из направляющих на аккумуляторе.
2. Отсоедините кабель аккумулятора от разъема на аккумуляторе.
3. Снимите кабель аккумулятора с аккумулятора.
Монтаж кабеля аккумулятора
Если вы заменяете компонент, перед его установкой извлеките существующий компонент.
На следующем рисунке показано расположение кабеля аккумулятора и проиллюстрирована процедура его установки.
1. Выровняйте и установите кабель аккумулятора на аккумулятор.
Извлечение и установка компонентов 21
