Dell Vostro 5515-5807 [35/80] Установка батарейки типа таблетка
![Dell Vostro 5515-5807 [35/80] Установка батарейки типа таблетка](/views2/2019662/page35/bg23.png)

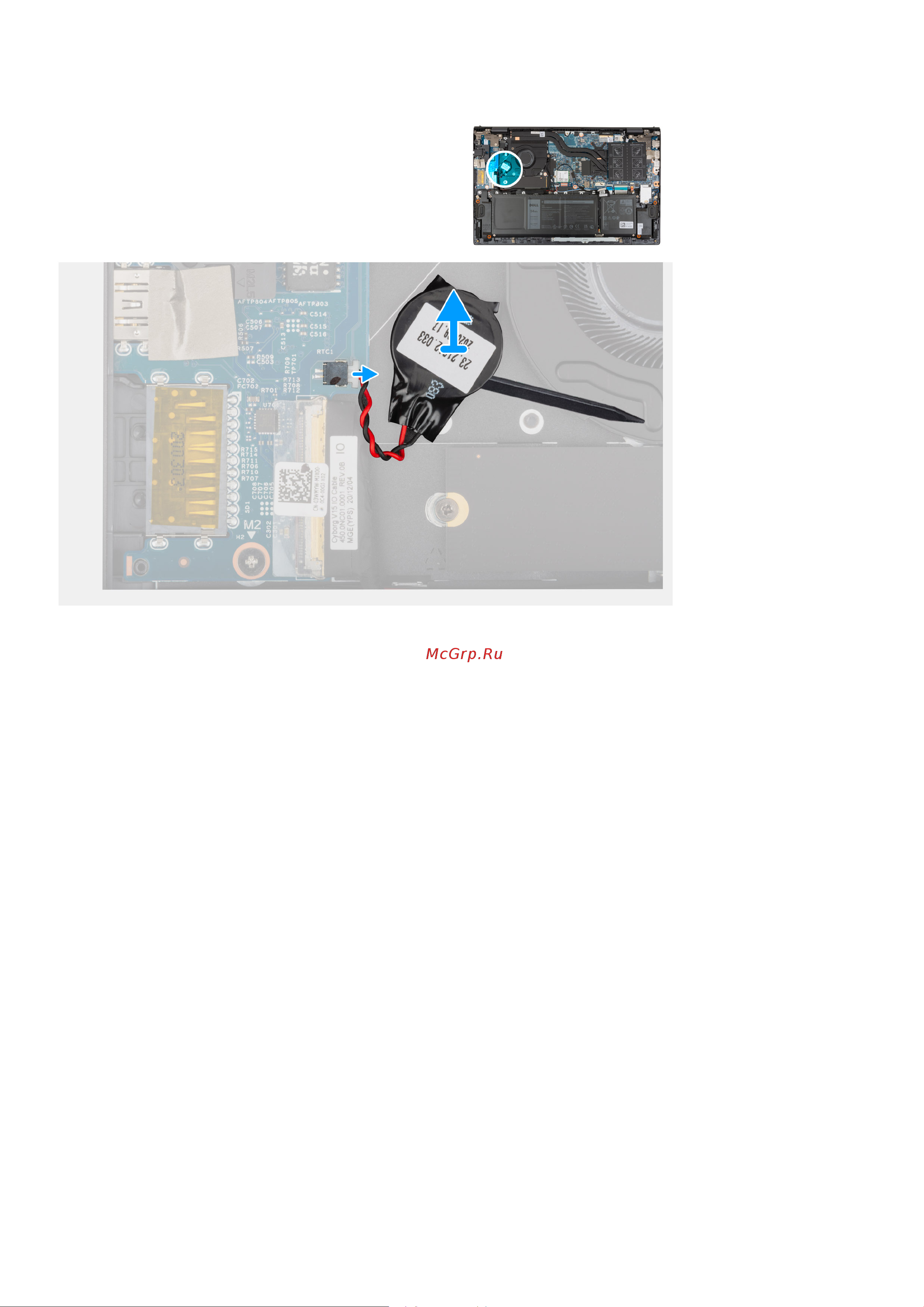

1. Отсоедините кабель батареи типа «таблетка» от платы ввода-вывода.
2. Используя плоский конец пластмассовой палочки, отделите батарейку типа «таблетка» от упора для рук и клавиатуры в
сборе.
Установка батарейки типа «таблетка»
Если вы заменяете компонент, перед его установкой извлеките существующий компонент.
На следующем рисунке показано расположение батарейки типа «таблетка» и проиллюстрирована процедура установки.
Извлечение и установка компонентов 35
