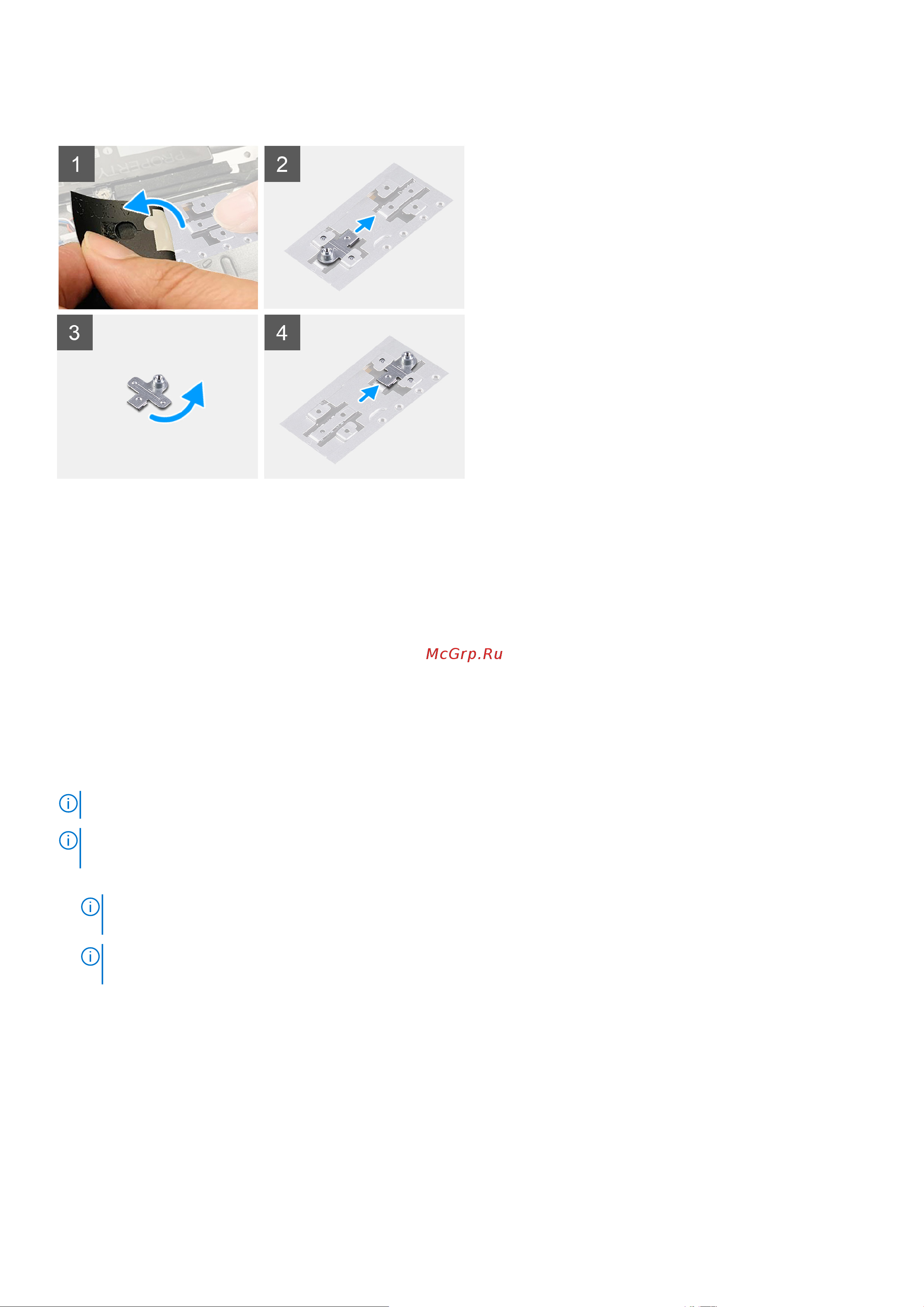

На следующем рисунке проиллюстрирована процедура установки крепежной скобы твердотельного накопителя при

замене твердотельного накопителя M.2 2280 на твердотельный накопитель M.2 2230 в первом разъеме М.2.

1. Сдвиньте и извлеките крепежную скобу твердотельного накопителя из соответствующего гнезда на опорной панели и

клавиатуре в сборе.

2. Поверните крепежную скобу твердотельного накопителя на 180 градусов.

3. Вставьте крепежную скобу твердотельного накопителя в соответствующее гнездо на опорной панели и клавиатуре в

сборе.

4. Установите твердотельный накопитель 2230 или твердотельный накопитель 2280, в зависимости от того, что

применимо.

Твердотельный накопитель — второй разъем M.2

Извлечение твердотельного накопителя 2230 из второго

разъема M.2

ПРИМЕЧАНИЕ: Второй слот M.2 поддерживает только твердотельные накопители 2230.

ПРИМЕЧАНИЕ: Эта процедура относится только к компьютерам, которые поставляются с твердотельным

накопителем 2230, установленным в слот 2 M.2.

1. Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.

ПРИМЕЧАНИЕ: Твердотельные диски хрупкие. Соблюдайте осторожность при обращении с твердотельным

диском.

ПРИМЕЧАНИЕ: Не извлекайте твердотельный диск, пока компьютер включен или находится в режиме сна, чтобы

не допустить потери данных.

2. Снимите нижнюю крышку.

На следующем рисунке показано расположение твердотельного накопителя 2230, установленного в слот 2 M.2, и

представлена процедура извлечения.
