Dell Vostro 5515-5807 [44/80] Установка сенсорной панели

3. Извлеките батарею.

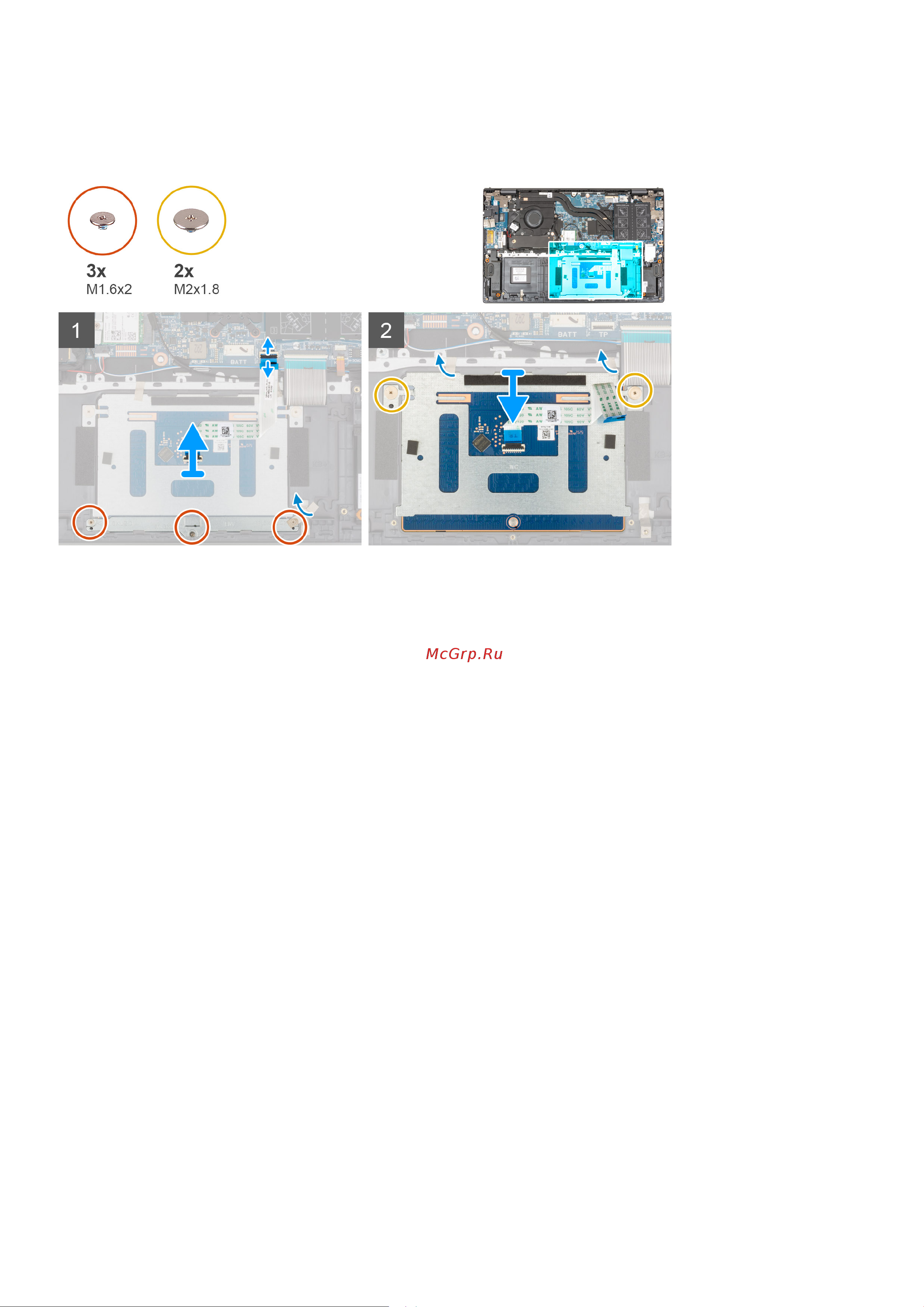

На следующем рисунке показано расположение тачпада и проиллюстрирована процедура снятия.

1. Откройте защелку и отсоедините кабель сенсорной панели от системной платы.

2. Открутите три винта (M1,6x2), которыми держатель сенсорной панели крепится к упору для рук и клавиатуре в сборе.

3. Отклейте ленту, которая фиксирует консоль сенсорной панели на упоре для рук и клавиатуре в сборе.

4. Снимите держатель тачпада с опорной панели и клавиатуры в сборе.

5. Открутите два винта (M2x1,8), которыми сенсорная панель крепится к упору для рук и клавиатуре в сборе.

6. Отделите ленты, которыми тачпад крепится к упору для рук и клавиатуре в сборе.

7. Снимите тачпад вместе с его кабелем с опорной панели и клавиатуры в сборе.

Установка сенсорной панели

Если вы заменяете компонент, перед его установкой извлеките существующий компонент.

На следующем рисунке показано расположение сенсорной панели и проиллюстрирована процедура установки.

44 Извлечение и установка компонентов
