Dell Vostro 5515-5807 [20/80] Кабель аккумулятора

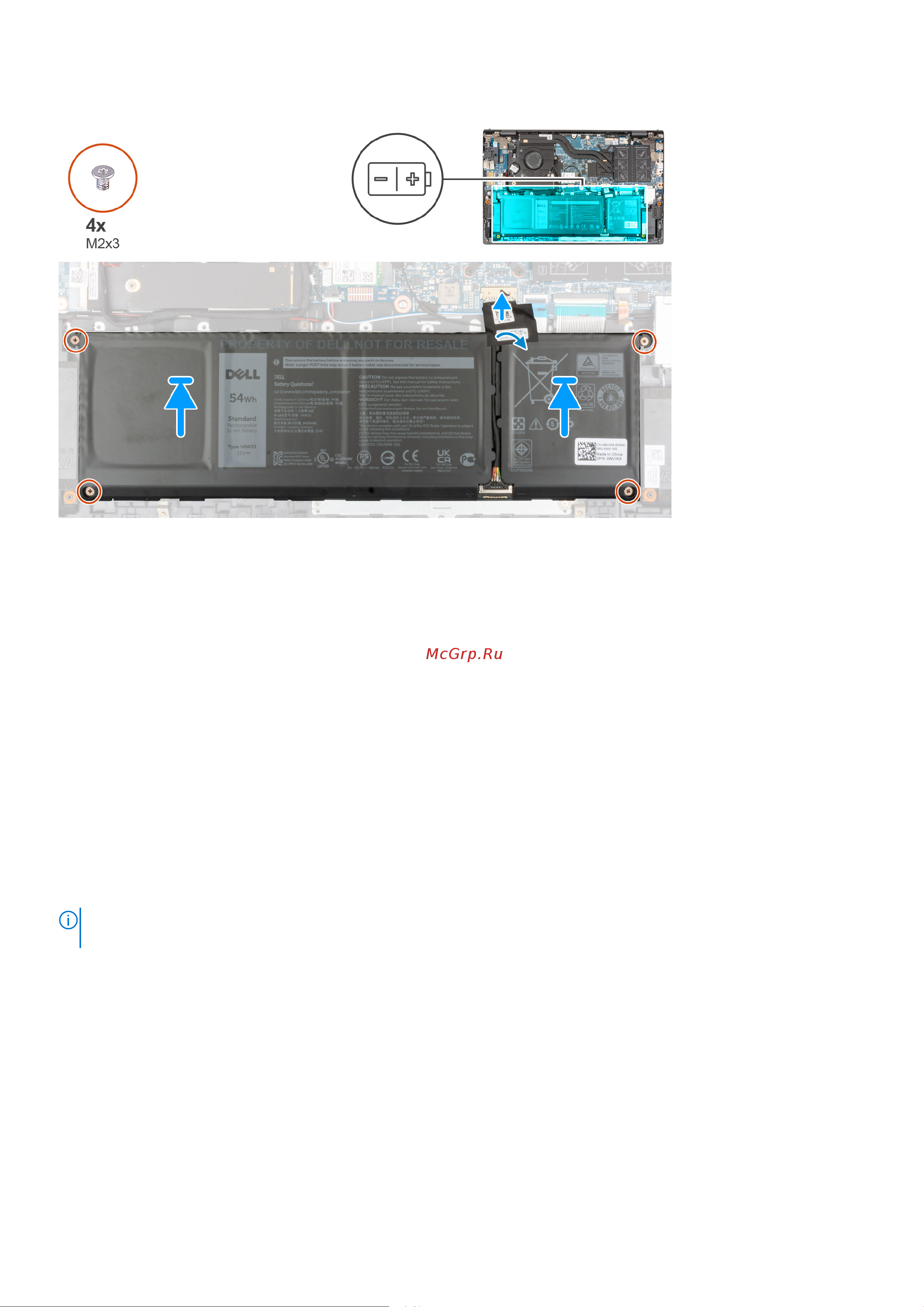

1. С помощью направляющих штырей установите четырехэлементный аккумулятор на упор для рук и клавиатуру в сборе.

2. Совместите резьбовые отверстия на четырехэлементном аккумуляторе с резьбовыми отверстиями на опорной панели

и клавиатуре в сборе.

3. Заверните четыре винта (M2x3), чтобы прикрепить четырехэлементный аккумулятор к упору для рук и клавиатуре в

сборе.

4. Подключите кабель аккумулятора к системной плате.

5. Приклейте ленту, чтобы зафиксировать кабель аккумулятора на системной плате.

1. Установите нижнюю крышку.

2. Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.

Кабель аккумулятора

Извлечение кабеля аккумулятора

1. Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.

2. Снимите нижнюю крышку.

3. Извлеките трехэлементный аккумулятор или четырехэлементный аккумулятор в зависимости от конфигурации.

ПРИМЕЧАНИЕ: Если аккумулятор был отсоединен от системной платы для проведения обслуживания, система

загрузится не сразу, так как произойдет сброс батарейки часов реального времени.

На следующих рисунках показано расположение аккумулятора и проиллюстрирована процедура его снятия.

20 Извлечение и установка компонентов
