Dell Vostro 5515-5807 [39/80] Установка скобы сетевого порта

1. Открутите два винта (M2x5), которыми скоба сетевого порта крепится к плате ввода-вывода.

2. Снимите скобу сетевого порта с платы ввода-вывода.

Установка скобы сетевого порта

Если вы заменяете компонент, снимите имеющийся компонент, прежде чем приступать к процессу установки.

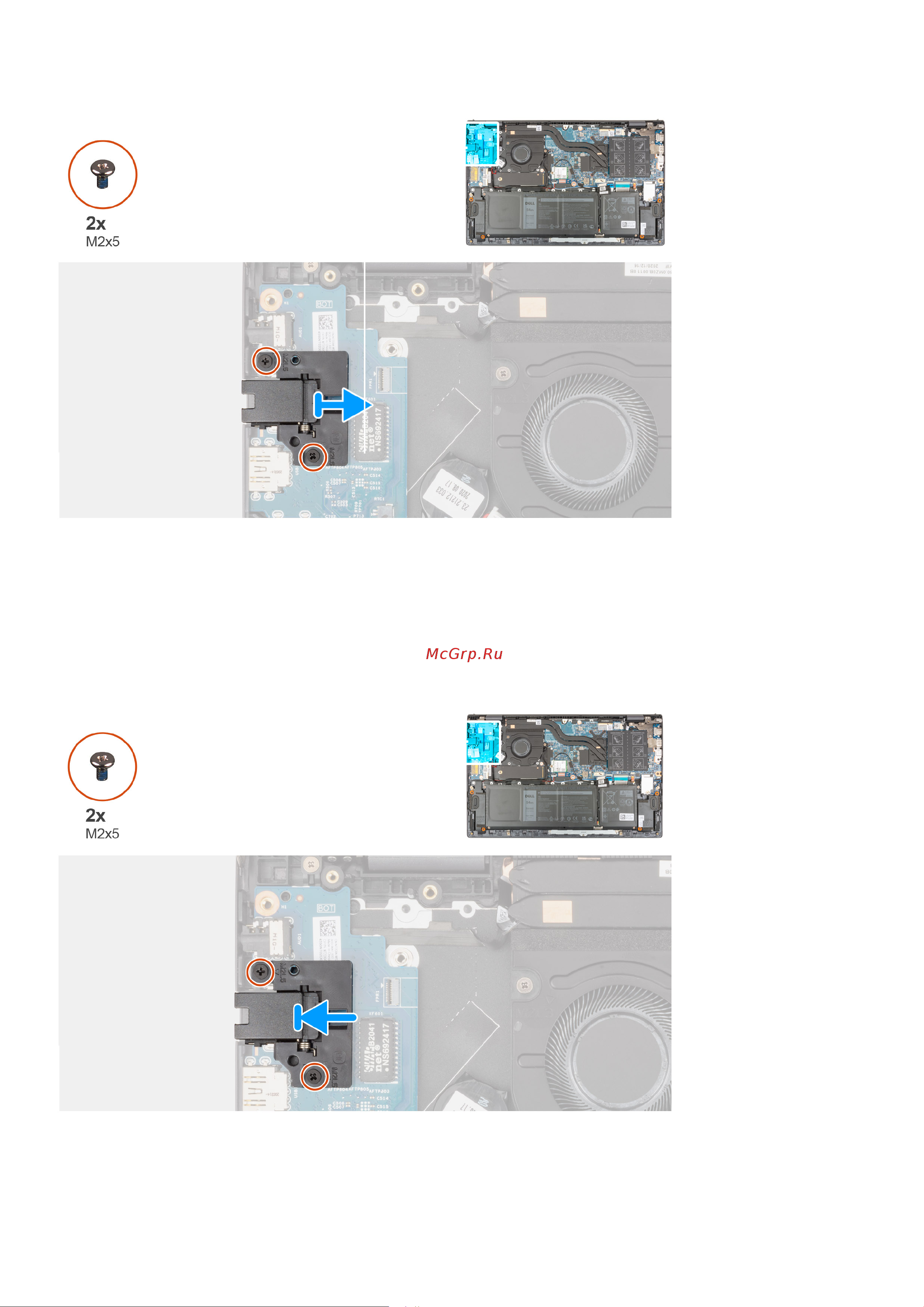

На следующих рисунках показано расположение скобы сетевого порта и проиллюстрирована процедура установки.

1. Установите скобу сетевого порта на плату ввода-вывода.

2. Совместите отверстия для винтов на скобе сетевого порта с отверстиями на плате ввода-вывода.

3. Заверните обратно два винта (M2x5), чтобы прикрепить скобу сетевого порта к плате ввода-вывода.

Извлечение и установка компонентов 39
