Dell Vostro 5515-5807 [27/80] Установка крепежной скобы твердотельного накопителя в первом разъеме m

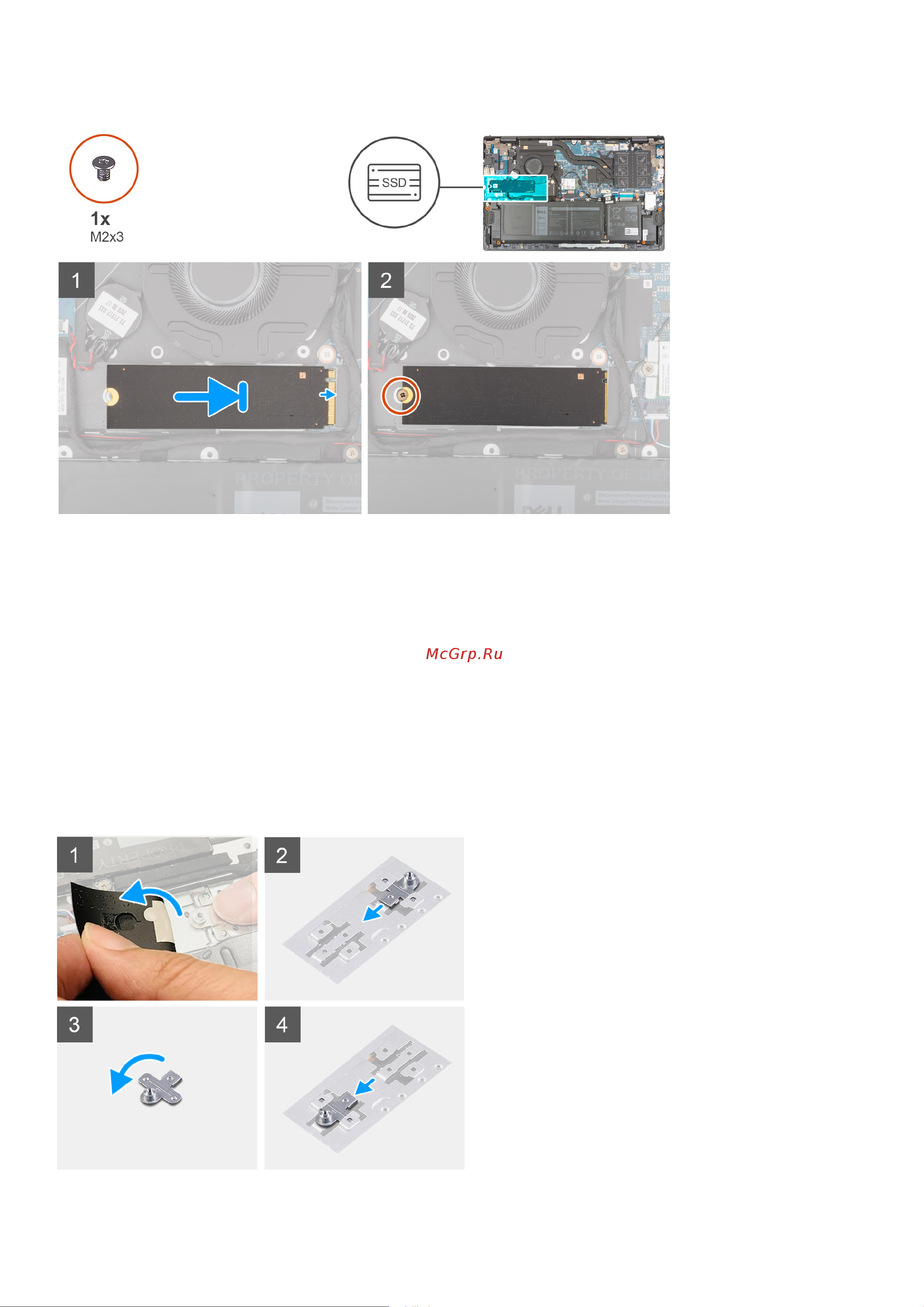

1. Совместите выемку на твердотельном накопителе 2280 с выступом на слоте для твердотельного накопителя.

2. Плотно вставьте твердотельный накопитель 2280 в слот для твердотельного накопителя под углом.

3. Совместите отверстие для винта на твердотельном накопителе с отверстием для винта на упоре для рук и клавиатуре

в сборе.

4. Вкрутите обратно винт (M2x3), чтобы прикрепить твердотельный накопитель 2280 к опорной панели и клавиатуре в

сборе.

1. Установите нижнюю крышку.

2. Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.

Установка крепежной скобы твердотельного накопителя в

первом разъеме M.2

На следующем рисунке проиллюстрирована процедура установки крепежной скобы твердотельного накопителя при

замене твердотельного накопителя M.2 2230 на твердотельный накопитель M.2 2280 в первом разъеме М.2.
