ПРИМЕЧАНИЕ: Эта процедура относится только к компьютерам, которые поставляются с твердотельным

накопителем 2230, установленным в слот 2 M.2.

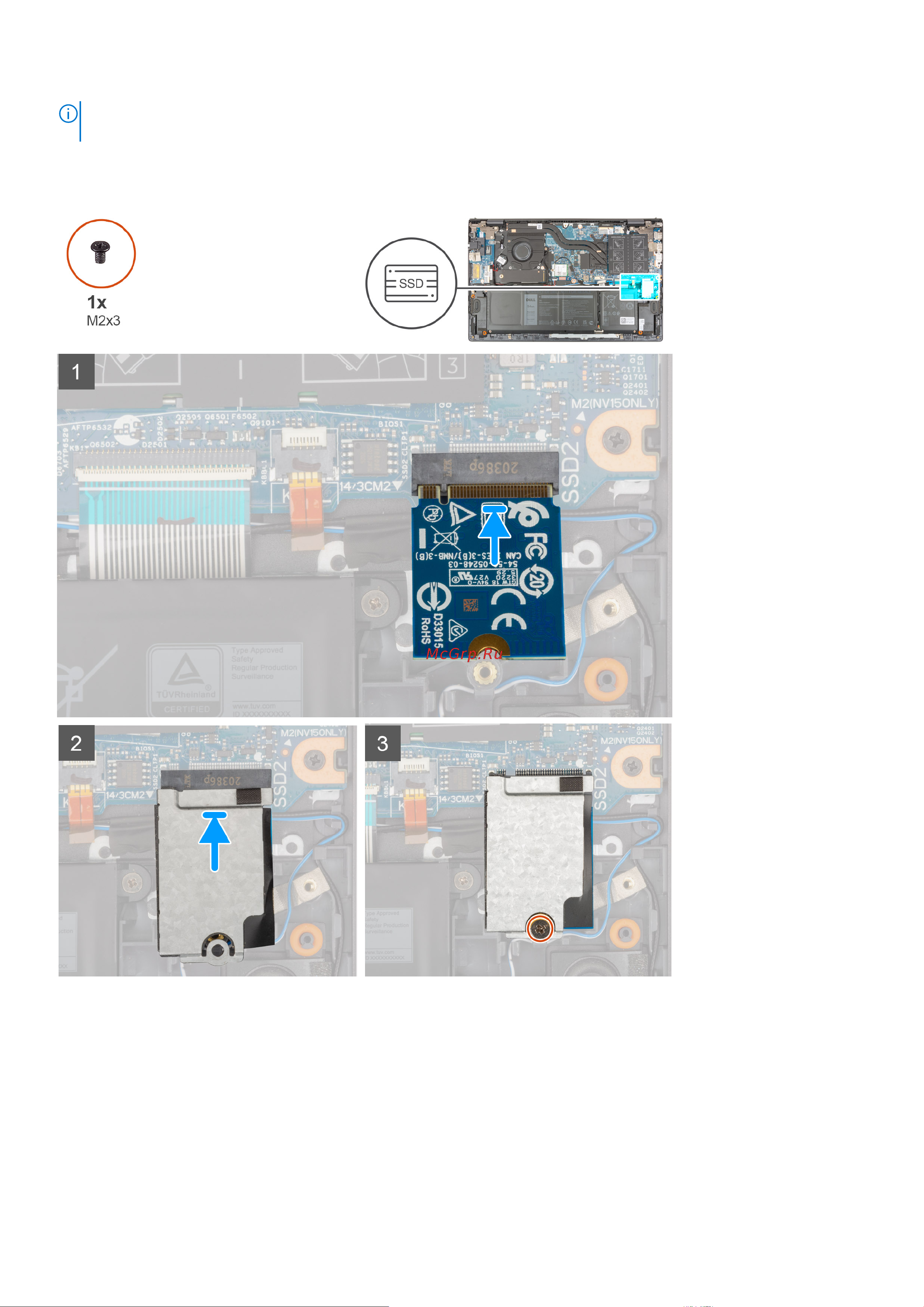

На следующем рисунке показано расположение твердотельного накопителя 2230, который устанавливается в слот 2 M.2, и

показана процедура установки.

1. Совместите выемку на твердотельном накопителе 2230 с выступом во втором разъеме М.2 на системной плате.

2. Вставьте твердотельный накопитель 2230 во второй разъем M.2 на системной плате.

3. Поместите теплозащитную крышку на твердотельный накопитель.

4. Совместите резьбовое отверстие на теплозащитной крышке твердотельного накопителя с резьбовым отверстием на

опорной панели и клавиатуре в сборе.

5. Закрутите винт (M2x3), который крепит твердотельный накопитель с теплозащитной крышкой к упору для рук и

клавиатуре в сборе.

1. Установите нижнюю крышку.

2. Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.

30 Извлечение и установка компонентов
