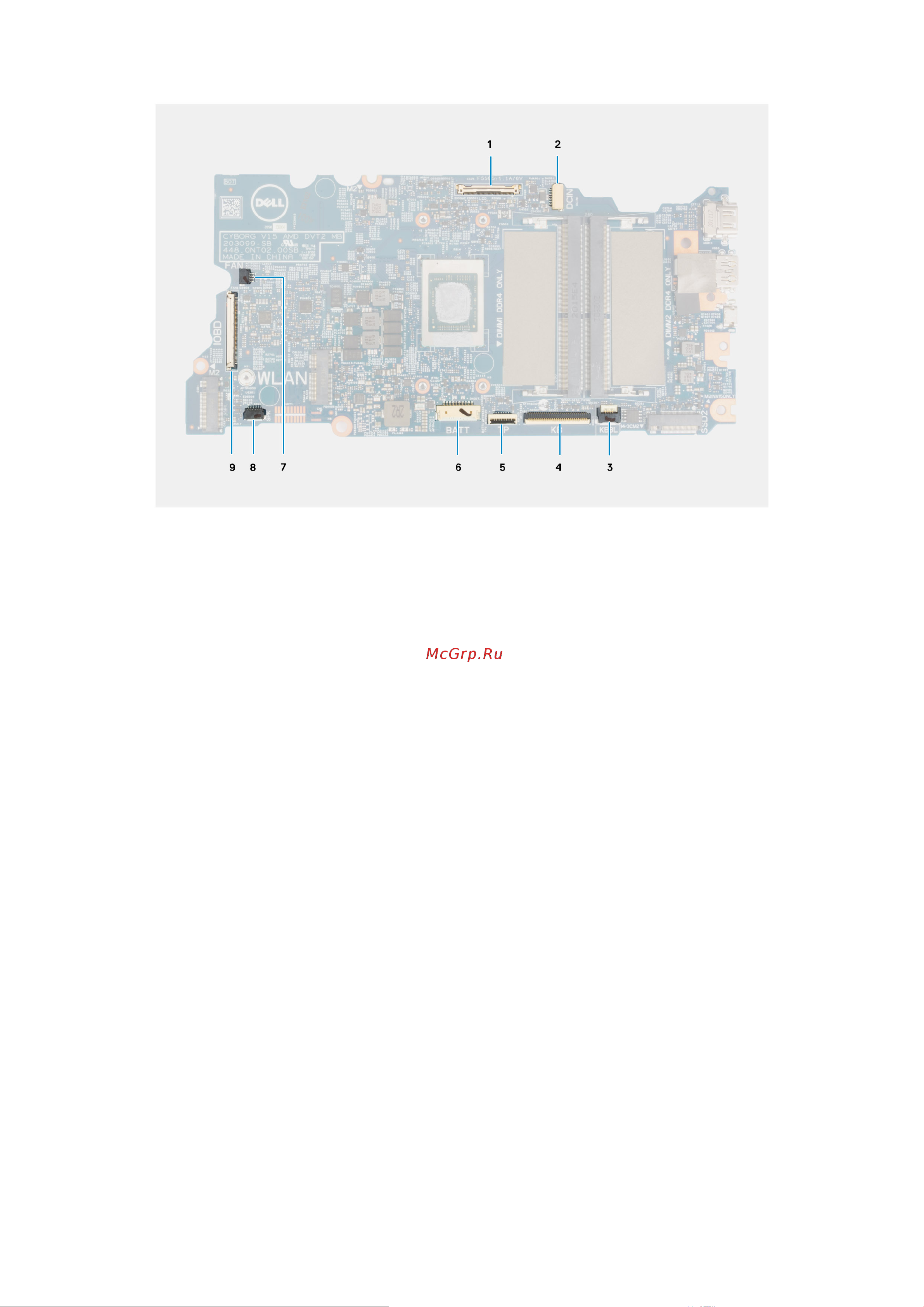

Рисунок 2. Разъемы на системной плате
1. Разъем кабеля дисплея
2. Разъем кабеля порта адаптера питания
3. Разъем кабеля подсветки клавиатуры
4. Разъем кабеля клавиатуры
5. Разъем кабеля тачпада
6. Разъем кабеля аккумулятора
7. Разъем кабеля вентилятора
8. Разъем кабеля динамика
9. разъем кабеля платы ввода-вывода
На следующем рисунке показано расположение системной платы и проиллюстрирована процедура установки.
