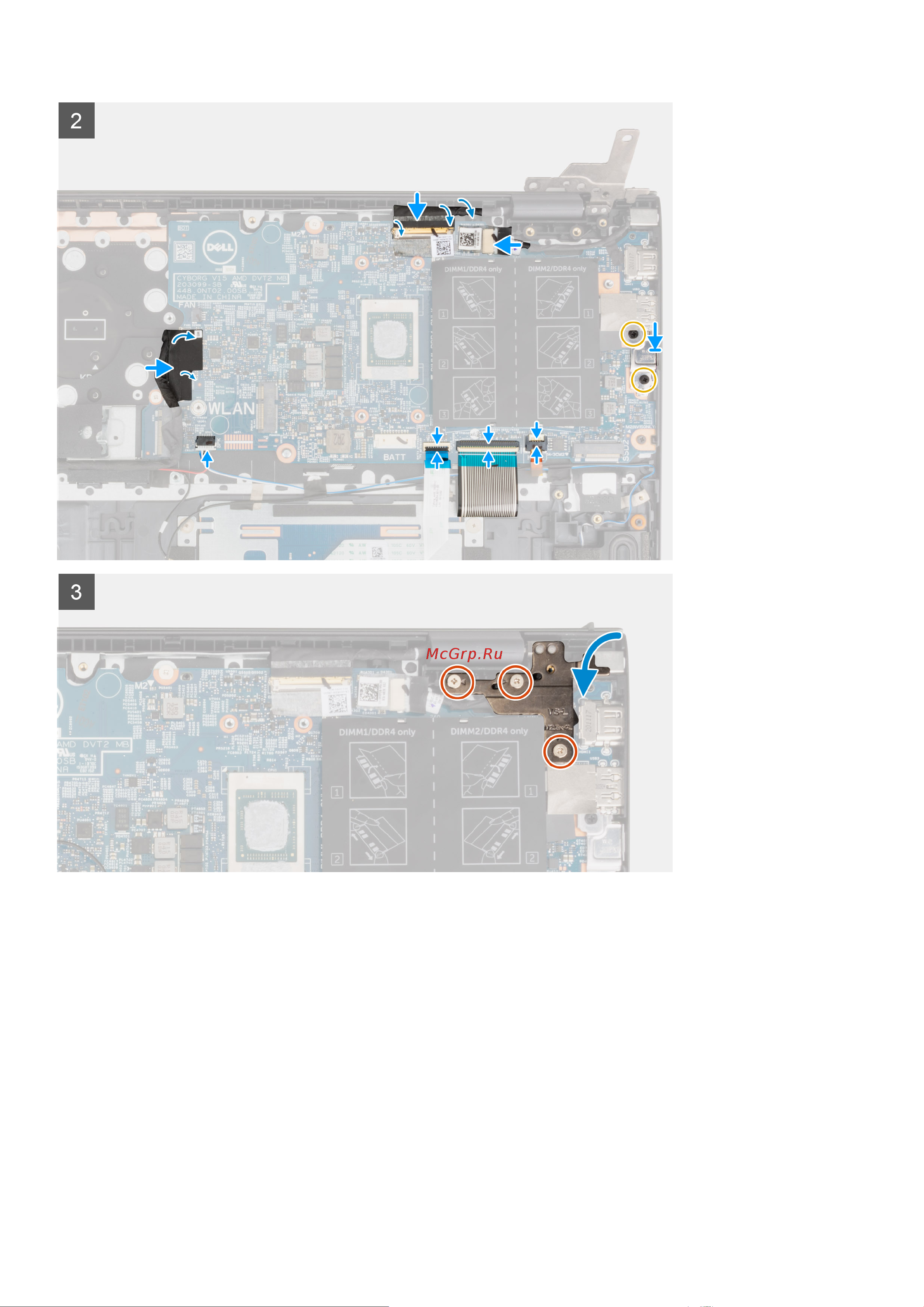

1. Выровняйте системную плату и поместите на опорную панель и клавиатуру в сборе.

2. Заверните три винта (M2x2), чтобы прикрепить системную плату к упору для рук и клавиатуре в сборе.

3. Подсоедините кабель дисплея к системной плате и закройте защелку, чтобы зафиксировать кабель.

4. Приклейте ленту, которой кабель дисплея крепится к системной плате.

5. Подсоедините кабель разъема адаптера питания к системной плате.

6. Приклейте ленту, с помощью которой кабель порта адаптера питания крепится к системной плате.

7. Совместите резьбовые отверстия на скобе порта USB Type-C и на системной плате.

8. Заверните два винта (M2x4), чтобы прикрепить скобу порта USB Type-C к системной плате.

9. Подсоедините кабель подсветки клавиатуры к системной плате и закройте защелку, чтобы зафиксировать кабель.

10. Подсоедините кабель клавиатуры к системной плате и закройте защелку, чтобы зафиксировать кабель.

11. Подсоедините кабель сенсорной панели к системной плате и закройте защелку, чтобы зафиксировать кабель.

12. Подключите кабель динамика к системной плате.

13. Подсоедините кабель платы ввода-вывода к системной плате.

14. Приклейте ленту, с помощью которой кабель платы ввода-вывода крепится к системной плате.

58 Извлечение и установка компонентов
