95
Обслуживание мотоцикла Honda
Боковой упор
Ознакомьтесь с правилами техники безопасности на стр. 25.
1. Убедитесь в отсутствии повреждений и потери упругости
пружины бокового упора.
2. Проверьте, насколько свободно перемещается упор.

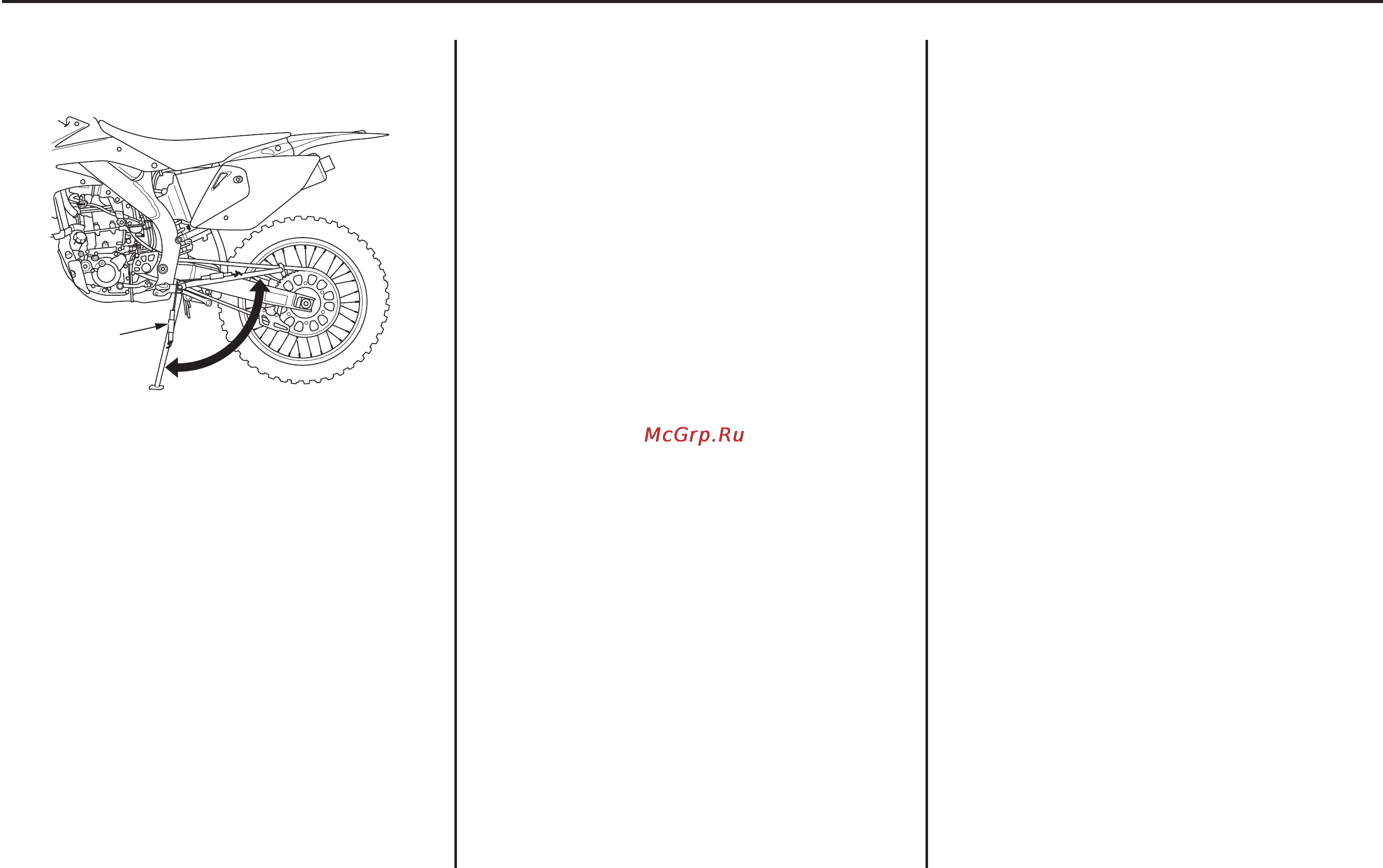

(1) пружина бокового упора
Если боковой упор перемещается с трудом или скрипом,
проведите чистку вокруг шарнира и нанесите смазку на болт
шарнира.
(1)
