Honda CRF450X (2006) [89/173] Поршень поршневые кольца поршневой палец
![Honda CRF450X (2006) [89/173] Поршень поршневые кольца поршневой палец](/views2/1010298/page89/bg59.png)

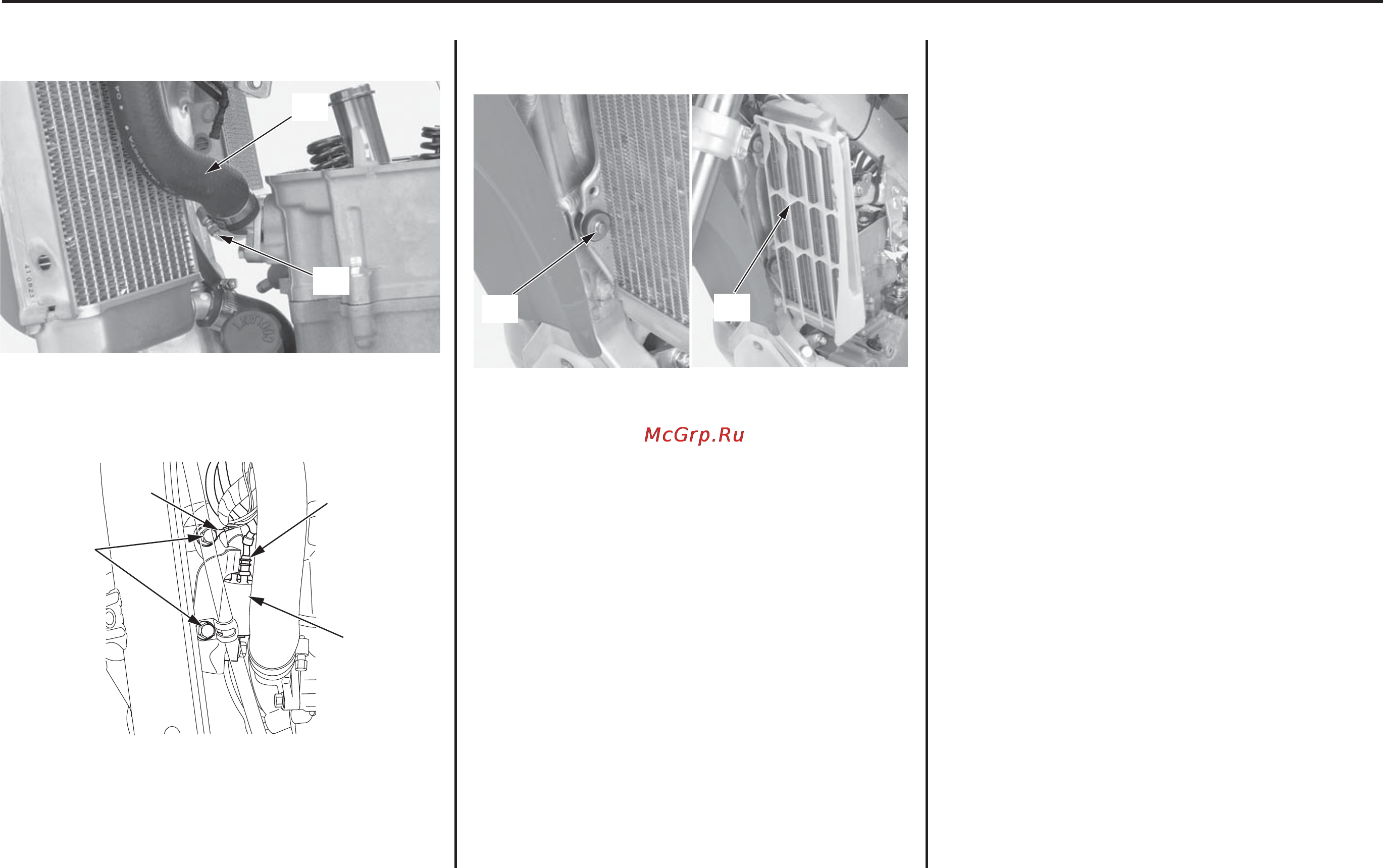

8. Подсоедините шланг радиатора (14) к головке цилиндра и
надежно затяните хомут шланга радиатора (15).
(14) шланг радиатора
(15) хомут шланга радиатора
9. Подсоедините катушку зажигания (16), провод заземления (17)
и хомут/болты (18), затем затяните болты. Подсоедините
разъём первичной колодки (19).
(16) катушка зажигания
(17) провод заземления
(18) болты/хомут
(19) первичная колодка разъема
10. Установите на место и затяните нижний крепежный
болт/шайбу (20) левого радиатора. Установите левую решетку
радиатора (21).
(20) нижний крепежный болт радиатора с шайбой
(21) левая решетка радиатора
11. Установите держатель распредвала в сборе (стр. 72).
12. Установите пробку контрольного отверстия распредели%
тельного вала на место (стр. 75).
13. Установите на место крышку головки цилиндра (см. стр. 75).
14. Установите на место свечу зажигания и наконечник свечи (стр.
61).
15. Установите на место выпускную трубу (стр. 65).
16. Установите на место карбюратор (см. стр. 135).
17. Установите на место подрамник и глушитель (стр. 40, 64).
18. Установите на место топливный бак и седло (стр. 36, 38).
19 Заполните и прокачайте охлаждающую систему (стр. 50).
20. Залейте моторное масло (стр. 44).
83
Обслуживание мотоцикла Honda
Поршень/Поршневые кольца/Поршневой палец
(15)
(14)
(19)
(16)
(18)
(17)
(20)
(21)
