Honda CRF450X (2006) [84/173] Поршень поршневые кольца поршневой палец

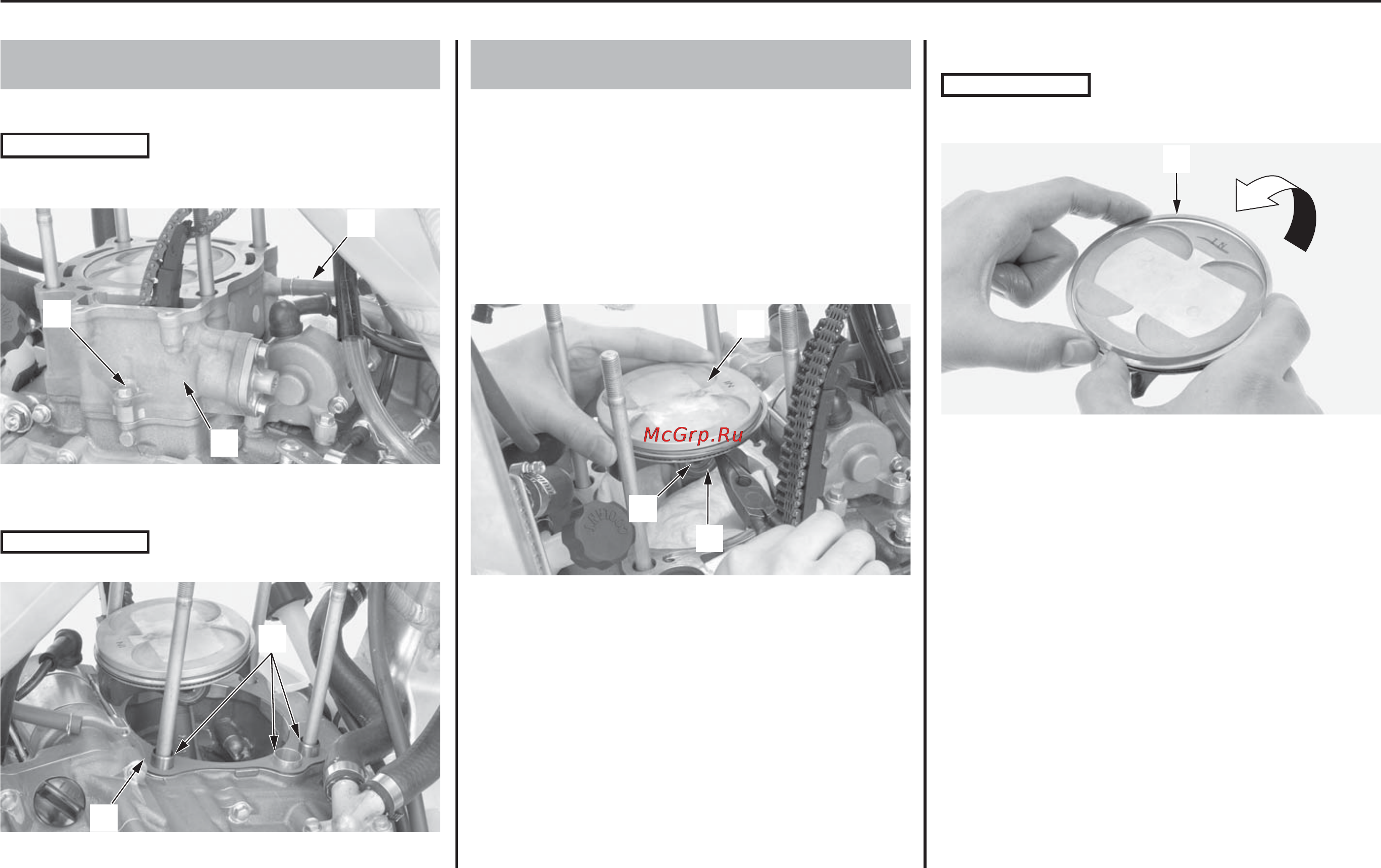

1. Отсоедините вентиляционную трубку (1) от цилиндра.

2. Снимите болт цилиндра (2) и цилиндр (3).

Исключите падение цепи распредвала в картер двигателя.

Не наносите по цилиндру ударов и не пытайтесь его выдернуть.

(1) вентиляционная трубка (3) цилиндр

(2) болт цилиндра

3. Снимите установочные шпильки (4) и прокладку цилиндра (5).

Исключите падение установочных шпилек в картер двигателя.

(4) установочные шпильки

(5) прокладка цилиндра

1. Поместите над отверстием картера чистую ветошь во

избежание попадания в него стопорных колец поршневого

пальца и иных компонентов.

2. Снимите стопорные кольца (1) поршневого пальца с помощью

пассатиж.

3. Выдавите поршневой палец (2) из поршня. Извлеките

поршень.

Если мотоцикл используется для участия в гоночных состязаниях,

замена поршня в сборе с кольцами должно производиться через

каждые 15 мото%часов. Поршневой палец подлежит замене через

каждые 30 мото%часов.

(1) стопорное кольцо поршневого пальца (3) поршень

(2) поршневой палец

4. Разожмите поршневые кольца (4) и снимите их с поршня,

подняв вверх.

Во избежание повреждения колец не разжимайте их на слишком

большую величину.

(4) поршневое кольцо

78 Обслуживание мотоцикла Honda

Поршень/Поршневые кольца/Поршневой палец

Демонтаж цилиндра Демонтаж поршня

ПРИМЕЧАНИЕ

(2)

(3)

(1)

(5)

(4)

(3)

(1)

(2)

(4)

ПРИМЕЧАНИЕ
