Виды работ, инструкции по проведению которых приведены в
данном руководстве, сопровождаются номерами страниц в
скобках. Виды работ, инструкции по проведению которых
приведены в руководстве по ремонту, отмечены звездочкой.

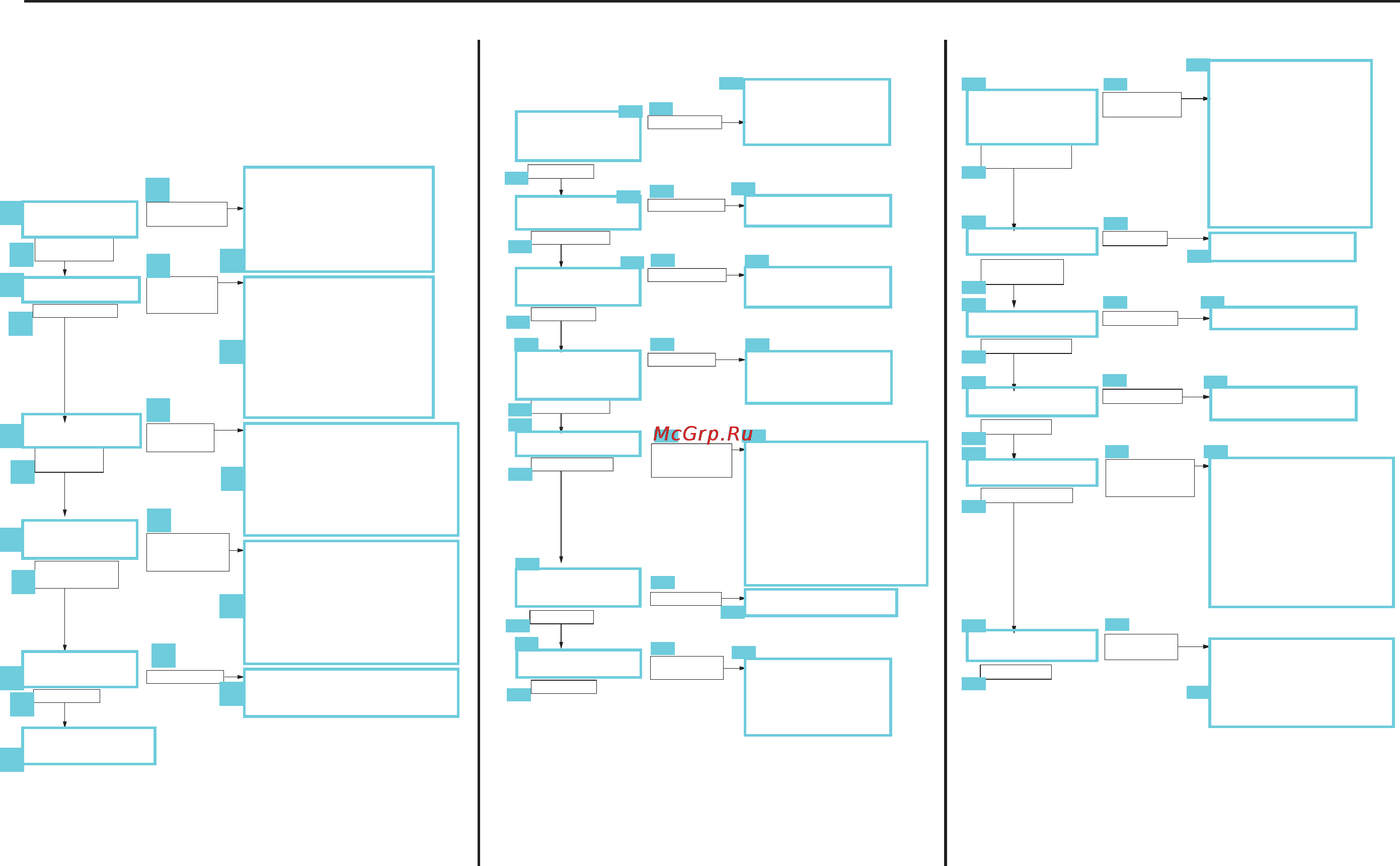

ДВИГАТЕЛЬ НЕ ЗАПУСКАЕТСЯ ИЛИ ЕГО ПУСК ЗАТРУДНЕН
НАРУШЕНИЕ РАБОТЫ НА НИЗКИХ ОБОРОТАХ И
НЕСТАБИЛЬНАЯ РАБОТА НА ХОЛОСТОМ ХОДУ
НАРУШЕНИЕ РАБОТЫ НА ВЫСОКИХ ОБОРОТАХ
146 Полезные подсказки
Устранение неполадок
4. Начините с обычной
процедуры
пуска
ДВИГАТЕЛЬ
НЕ ЗАПУСКАЕТСЯ
ДВИГАТЕЛЬ
ЗАПУСКАЕТСЯ И
ГЛОХНЕТ
2. Проверьте исправность
свечей
ХОРОШАЯ ИСКРА
СЛАБАЯ ИЛИ
ОТСУТСТВУЮ%
ЩАЯ ИСКРА
НЕ ПОСТУПАЕТ
3. Проверьте компрессию
в цилиндре
ШТАТНАЯ
КОМПРЕССИЯ
НИЗКАЯ
КОМПРЕССИЯ
1. Проверьте, поступает
ли топливо в
карбюратор
ПОСТУПАЕТ
• Нет топлива в топливном баке
• Засорился топливопровод или
топливный фильтр (стр. 42).
• Залип клапан поплавковой камеры*
• Засорилась вентиляционная трубка
топливного бака (стр. 41)
• Неисправна свеча зажигания (стр. 61)
• Свеча зажигания залита
(стр. 61)
• Неисправен блок управления
зажиганием*
• Неисправная обмотка возбудителя
• Поврежденная или закороченная
катушка зажигания
• Неисправен выключатель двигателя
• Ослабшие или отсоединенные провода
системы зажигания
• Неисправен генератор импульсов
системы зажигания*
• Закисание клапана в открытом состоянии
• Износ зеркала цилиндра или
поршневого кольца*
• Поврежденная (не обеспечивающая
герметичности) прокладка головки цилиндров
• Неправильно установленные фазы
газораспределения*
• Закисший клапан
•Неправильная работы воздушной заслонки
• Неправильная регулировка винта регулировки
частоты холостого хода*
• Протечка через изолятор
• Неправильный угол опережения зажигания
(Неисправна индивидуальная катушка
зажигания или генератор
импульсов)*
• Топливо загрязнено
• Неправильная работа системы
горячего пуска (стр. 60)
• Переполнение карбюратора
• Воздушная заслонка закрыта
• Дроссельная заслонка открыта
• Загрезнен воздухоочиститель (стр. 51)
5. Выверните свечу
зажигания и проверьте
ее состояние
6. ПОИСК ПРИЧИН НАЧНИТЕ
С ПРОВЕРКИ ВОЗДУШНОЙ
ЗАСЛОНКИ
СУХАЯ
СВЕЧА ЗАЛИТАЯ
ПРОВЕРКА
ВОЗМОЖНАЯ ПРИЧИНА
НЕИСПРАВНОСТИ
• Неправильный зазор
декомпрессора (стр. 74)
ПРОВЕРКА
1. Проверьте, не нанесено
ли на воздухоочиститель
избыточное количество
масла (стр. 51)
ПРАВИЛЬНАЯ
НЕПРАВИЛЬНО
НЕПРАВИЛЬНО
ПРОТЕЧКА ЕСТЬ
ЕСТЬ ЗАСОРЫ
СЛАБАЯ ИЛИ
НЕРЕГУЛЯРНАЯ
ИСКРА
ПРАВИЛЬНАЯ
ПРОТЕЧКИ НЕТ
НЕТ ЗАСОРОВ
ХОРОШАЯ ИСКРА
2. Проверьте, нет ли
протечки впускной
трубки
3. Проверьте регулировку
винта регулировки
частоты холостого хода*
4. Проверьте, не засорены
ли жиклеры и ускори%
тельный насос
карбюратора
5. Проверьте
исправность свечей
НИЗКАЯ
КОМПРЕССИЯ
ПРАВИЛЬНАЯ
7. Проверьте в норме
ли компрессия
• Избыточная смазка
воздухоочистителя.
•Ослаб хомут изолятора
•Поврежденный изолятор
•
Неправильная ругулировка
винта регулировки частоты
холостого хода*
•Загрязненное
топливо
•Недостаточная чистка
(стр. 133)
•
Свеча зажигания неисправная,
покрылась нагаром или залита
топливом (стр. 61)
•
Неисправен блок управления
зажиганием*
•
Генератор неисправен*
•Неисправная катушка зажигания*
•Поврежденный или закороченный
провод катушки зажигания.
•Неисправен генератор импульсов
системы зажигания*.
• Датчик положения дроссельной
заслонки неисправен*
•Изношено кольцо
•Зеркало цилиндра
изношено или повреждено*
•Поршень изношен или
поврежден*
•Прокладка головки цилиндра
не выполняет своих функций
НЕПРАВИЛЬНО
ПРАВИЛЬНАЯ
6. Проверьте датчик
положения дроссельной
заслонки*
ВОЗМОЖНАЯ ПРИЧИНА
НЕИСПРАВНОСТИ
Неисправен выключатель
двигателя
•
ВОЗМОЖНАЯ ПРИЧИНА
НЕИСПРАВНОСТИ
ПРОВЕРКА
1. Отсоедините топливный
шланг карбюратора и
убедитесь в том, что он
не засорен (стр. 41).
НЕ ЗАСОРЕН
ЗАСОРЕН
ЗАГРЯЗНЕН
2. Снимите воздухо%
очиститель (стр. 51).
НЕ ЗАГРЯЗНЕН
• В баке отсутствует топливо
(стр. 41)
• Загрязнен топливопроводов
(стр. 41)
• Засорилась вентиляционная
трубка топливного бака
(стр. 41)
• Топливный кран засорен
(стр. 41)
• Топливный фильтр загрязнен
(стр. 42)
• Недостаточная чистка
(стр. 51)
ЕСТЬ ЗАСОРЫ
НЕПРАВИЛЬНО
НИЗКАЯ
КОМПРЕССИЯ
СЛАБАЯ ИЛИ
НЕРЕГУЛЯРНАЯ
ИСКРА
НЕТ ЗАСОРОВ
ПРАВИЛЬНАЯ
ПРАВИЛЬНАЯ
ХОРОШАЯ ИСКРА
3. Проверьте, не
засорены ли жиклеры
4. Проверьте угол
опережения зажигания
5. Проверка исправности
свечей
6. Проверьте
компрессию*
• Загрязненное топливо
• Неправильная установка
звездочки
• Свеча зажигания неисправная,
покрылась нагаром или залита
топливом (стр. 61 )
•
Неисправен блок управления
зажиганием*
• Неисправен выключатель двигателя
• Неисправна катушка зажигания*
• Поврежденный или закороченный
провод свечи зажигания.
• Неисправен генератор импульсов
системы зажигания*.
•
Неисправен генератор*
• Изношено кольцо
• Зеркало цилиндра изношено
или повреждено
• Изношен или поврежден
поршень
• Прокладка головки цилиндра
не выполняет своих функций
