90 Обслуживание мотоцикла Honda
Тормоза
Долив тормозной жидкости
Пролитая тормозная жидкость способна повредить пластиковые и
окрашенные поверхности. Также она повреждает резиновые
компоненты. При открывании крышки бачка тормозной жидкости
примите меры предосторожности: перед открыванием
необходимо убедиться в том, что бачок находится в
горизонтальном положении.
• Для замены используйте только тормозную жидкость DOT 4,
поставляемую в герметичных емкостях. Не смешивайте
различные типы тормозных жидкостей, они могут быть не
взаимозаменяемы.
Для замены используйте рекомендованную тормозную жидкость
DOT 4 или ее эквивалент.

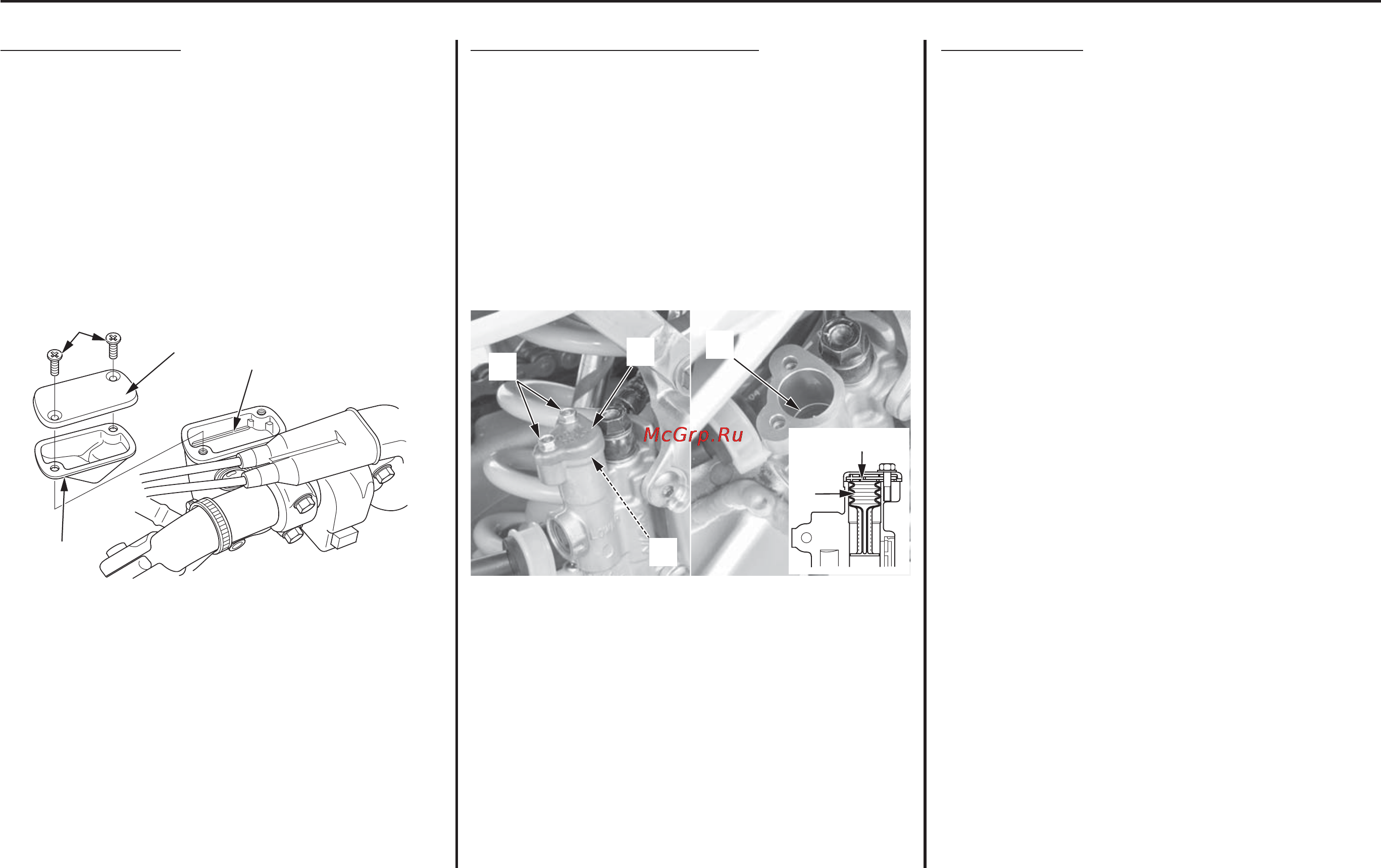

(1) винты
(2) крышка бачка тормозной жидкости
(3) диафрагма
(4) отметка максимального уровня
1. Снимите винты (1), крышку бачка тормозной жидкости (2) и
диафрагму (3).
2. Залейте в бачок тормозную жидкость DOT 4 до метки
максимального уровня (4). Не допускайте перелива.
3. Установите на место диафрагму и крышку бачка тормозной
жидкости.
4. Затяните винты рекомендованным моментом:
1 Нм
Долив жидкости в задний тормозной контур
Пролитая тормозная жидкость способна повредить пластиковые и
окрашенные поверхности. Также она повреждает резиновые
компоненты. При открывании крышки бачка тормозной жидкости
примите меры предосторожности: перед открыванием
необходимо убедиться в том, что бачок находится в
горизонтальном положении.
• Для замены используйте только тормозную жидкость DOT 4,
поставляемую в герметичных емкостях. Не смешивайте
различные типы тормозных жидкостей, они могут быть не
взаимозаменяемы.
Для замены используйте рекомендованную тормозную жидкость
DOT 4 или ее эквивалент.
(5) болты
(6) крышка бачка тормозной жидкости
(7) планка%держатель
(8) диафрагма
(9) отметка максимального уровня
1. Снимите болты (5), крышку бачка тормозной жидкости (6),
планку%держатель (7) и диафрагму (8).
2. Залейте в бачок тормозную жидкость DOT 4 до метки
максимального уровня (9). Не допускайте перелива.
3. Установите на место диафрагму, планку%держатель и крышку
бачка.
Старайтесь не погнуть диафрагму в процессе установки.
4. Установите болты и затяните их рекомендованным моментом:
1 Нм
Другие виды осмотра
• Убедитесь в отсутствии подтекания тормозной жидкости.
• Проверьте отсутствие следов износа, трещин и иных
повреждений шлангов и соединений.
(9)
(5)
(6)
(7)
(8)
(7)
(4)
(2)
(1)
(3)
