87
Обслуживание мотоцикла Honda
Подвеска

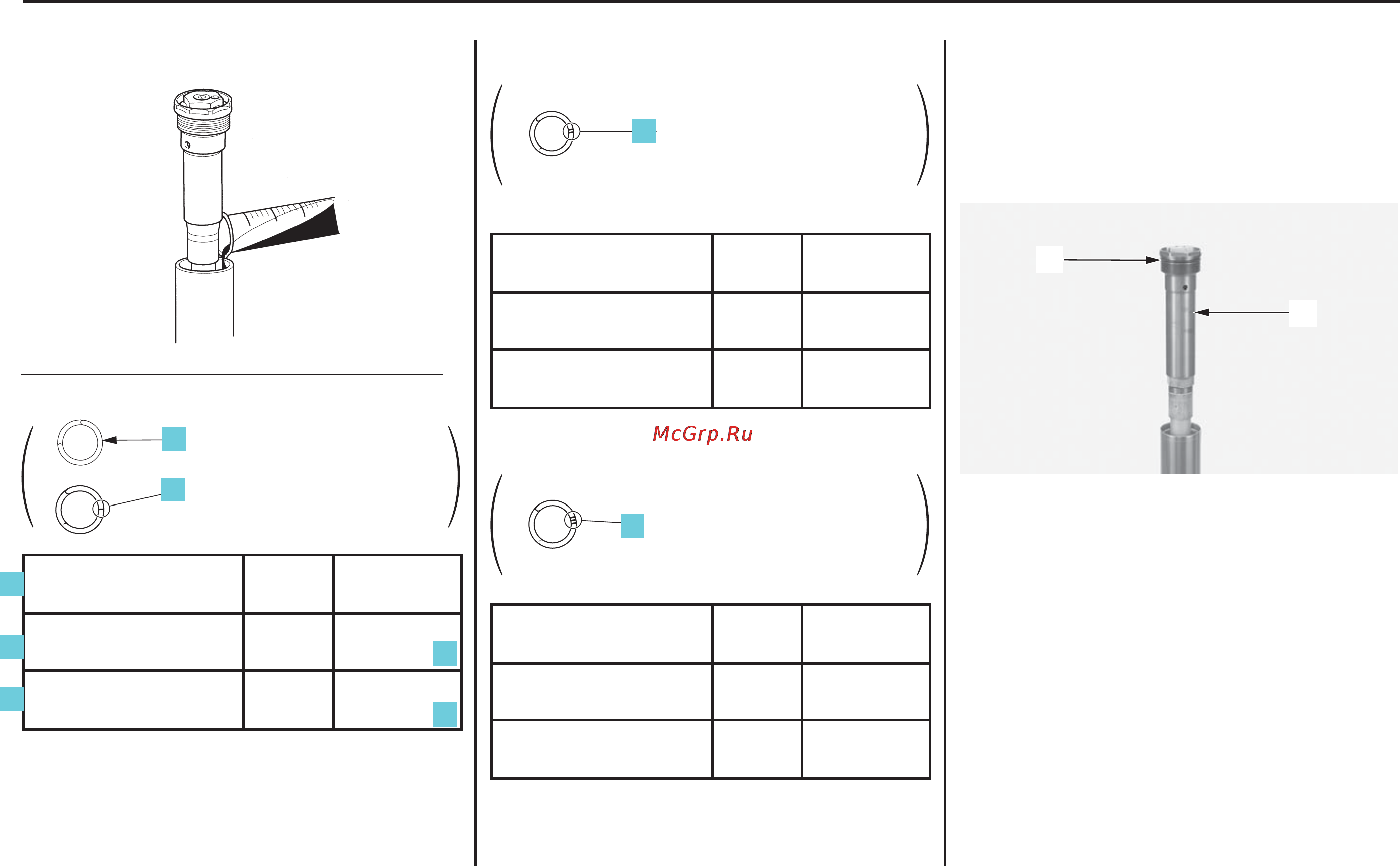

5. Залейте рекомендованное количество амортизационного
масла (стр. 86) во внешнюю трубу.
Заправочная емкость амортизационного масла передней вилки:
Стандартная (0,47 кгс*мм) пружина вилки
Мягкая опционная (0,45 кгс*мм) пружина вилки
Жесткая опционная (0,49 кгс*мм) пружина вилки
Убедитесь в том, что уровень амортизационной жидкости в обеих
перьях вилки одинаковый.
6. Проверьте состояние уплотнительного кольца (2) демпфера
вилки. Нанесите рекомендованную амортизационную
жидкость на уплотнительное кольцо. Временно установите
демпфер вилки на внешнюю трубу.
После установки пера вилки (стр. 119) затяните демпфер
вилки рекомендованным моментом:
34 Нм
(2) демпфер вилки
(9) уплотнительное кольцо
or
1 метка
(опционные части)
Без меток
(заводской продукт)
или
Стандартная заправочная
емкость амортизационной
жидкости
348 см
3
Максимальная заправочная
емкость амортизационной
жидкости
402 см
3 Слегка жестче в
конце хода
сжатия.
Минимальная заправочная
емкость амортизационной
жидкости
306 см
3 Слегка мягче в
конце хода
сжатия.
2 метки
Стандартная заправочная
емкость амортизационной
жидкости
338 см
3
Максимальная заправочная
емкость амортизационной
жидкости
407 см
3
Слегка жестче в
конце хода
сжатия.
Минимальная заправочная
емкость амортизационной
жидкости
311 см
3 Слегка мягче в
конце хода
сжатия.
Стандартная заправочная
емкость амортизационной
жидкости
335 см
3
Максимальная заправочная
емкость амортизационной
жидкости
405 см
3 Слегка жестче в
конце хода
сжатия.
Минимальная заправочная
емкость амортизационной
жидкости
309 см
3 Слегка мягче в
конце хода
сжатия.
3 метки
(2)
(9)
1
2
4
5
6
7
3
8
9
