Honda CRF450X (2006) [59/173] Вентиляционная трубка картера
![Honda CRF450X (2006) [59/173] Вентиляционная трубка картера](/views2/1010298/page59/bg3b.png)
Ознакомьтесь с правилами техники безопасности на стр. 25.
Производите обслуживание более часто, если мотоцикл
эксплуатируется в дождь или при высокой нагрузке.
Обслуживание вентиляционной трубки картера необходимо
проводить и в том случае, если в прозрачном контрольном окошке
видны отложения.

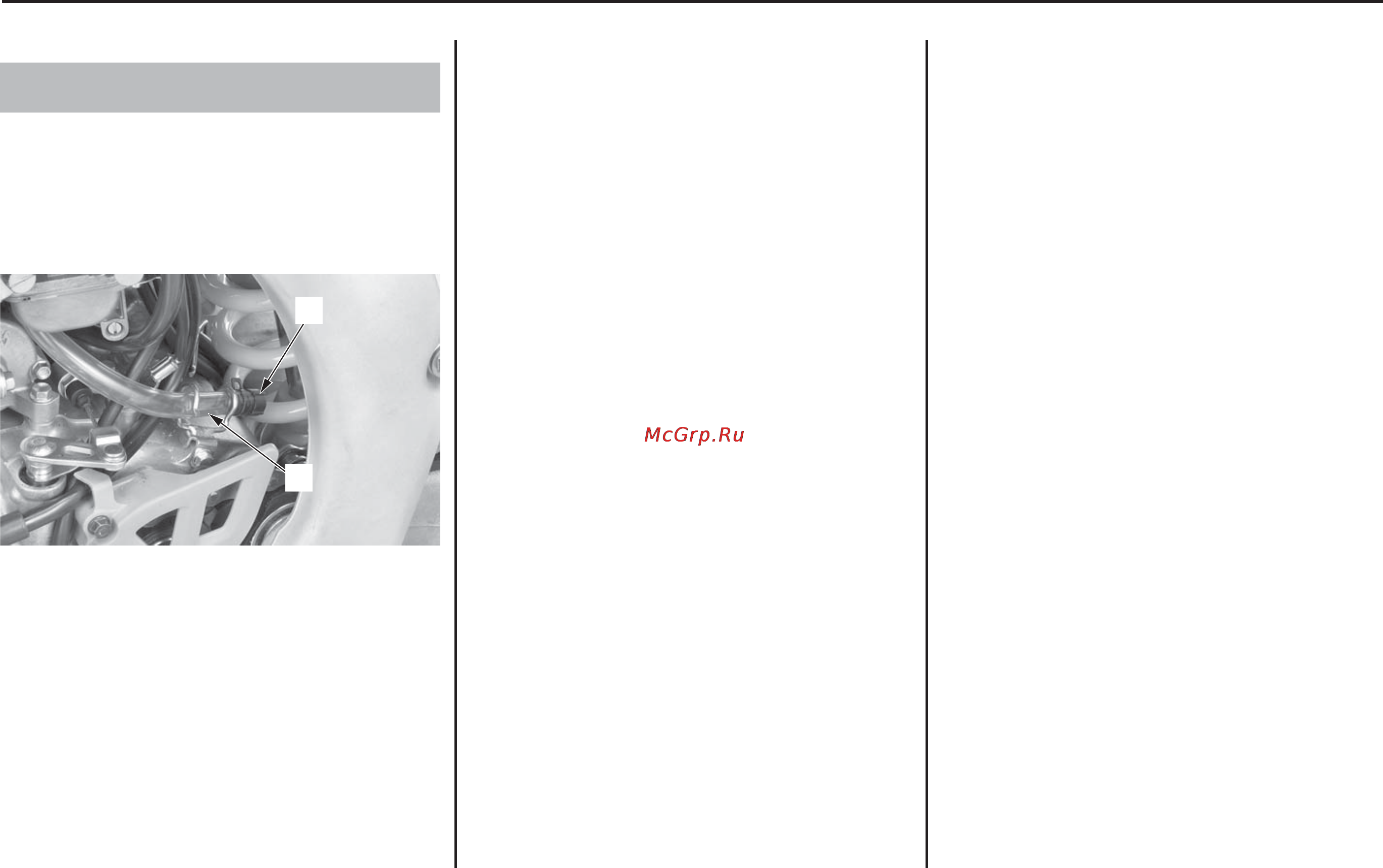

1. Снимите пробку (1) трубки (2) вентиляции картера и удалите
отложения, слив их в подходящую емкость.
2. Установите на место пробку системы вентиляции картера.
(1) пробка системы вентиляции картера
(2) трубка
53
Обслуживание мотоцикла Honda
Вентиляционная трубка картера
Вентиляционная трубка картера
(1)
(2)
