Honda CRF450X (2006) [124/173] Регулировка передней подвески
![Honda CRF450X (2006) [124/173] Регулировка передней подвески](/views2/1010298/page124/bg7c.png)

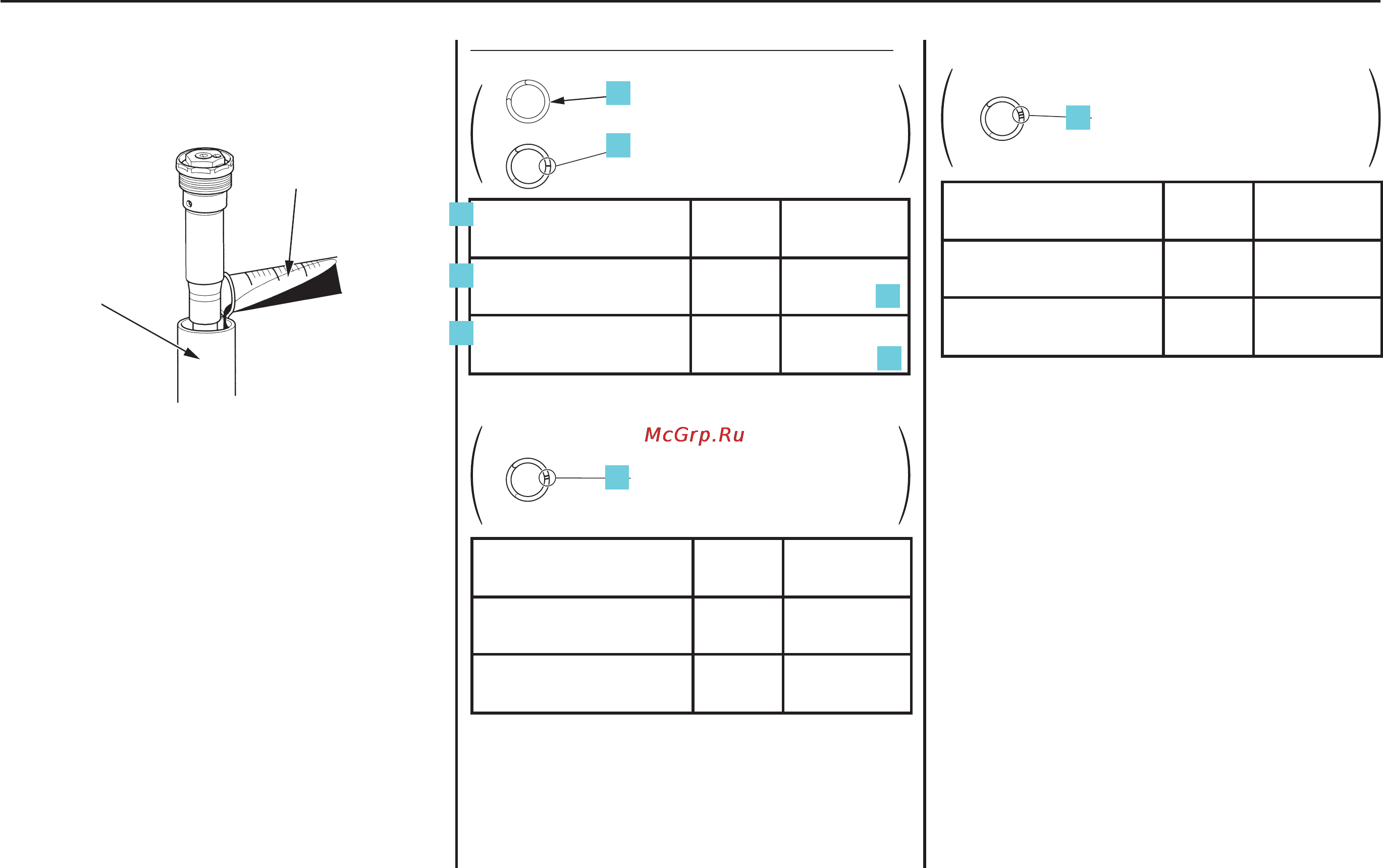

13. Залейте рекомендованную амортизационную жидкость (11) во
внешнюю трубу (1).
Рекомендуемая амортизационная жидкость:
Honda ULTRA CUSHION OIL SPECIAL 5W
или аналогичное.
(1) внешняя труба
(11) амортизационная жидкость
Заправочная емкость амортизационного масла передней вилки:
Стандартная (0,47 кгс*мм) пружина вилки
Мягкая опционная (0,45 кгс*мм) пружина вилки
Жесткая опционная (0,49 кгс*мм) пружина вилки
Убедитесь в том, что уровень амортизационной жидкости в обеих
перьях вилки одинаковый.
118 Гоночные настройки мотоцикла
Регулировка передней подвески
(1)
(11)
Без меток (заводской продукт)
1 метка (опционные части)
или
Стандартная заправочная
емкость амортизационной
жидкости
332 см
3
Максимальная заправочная
емкость амортизационной
жидкости
402 см
3 Слегка жестче в
конце хода
сжатия.
Минимальная заправочная
емкость амортизационной
жидкости
306 см
3 Слегка мягче в
конце хода
сжатия.
2 метки
Стандартная заправочная
емкость амортизационной
жидкости
338 см
3
Максимальная заправочная
емкость амортизационной
жидкости
407 см
3
Слегка жестче в
конце хода
сжатия.
Минимальная заправочная
емкость амортизационной
жидкости
311 см
3 Слегка мягче в
конце хода
сжатия.
3 метки
Стандартная заправочная
емкость амортизационной
жидкости
335 см
3
Максимальная заправочная
емкость амортизационной
жидкости
405 см
3 Слегка жестче в
конце хода
сжатия.
Минимальная заправочная
емкость амортизационной
жидкости
309 см
3 Слегка мягче в
конце хода
сжатия.
