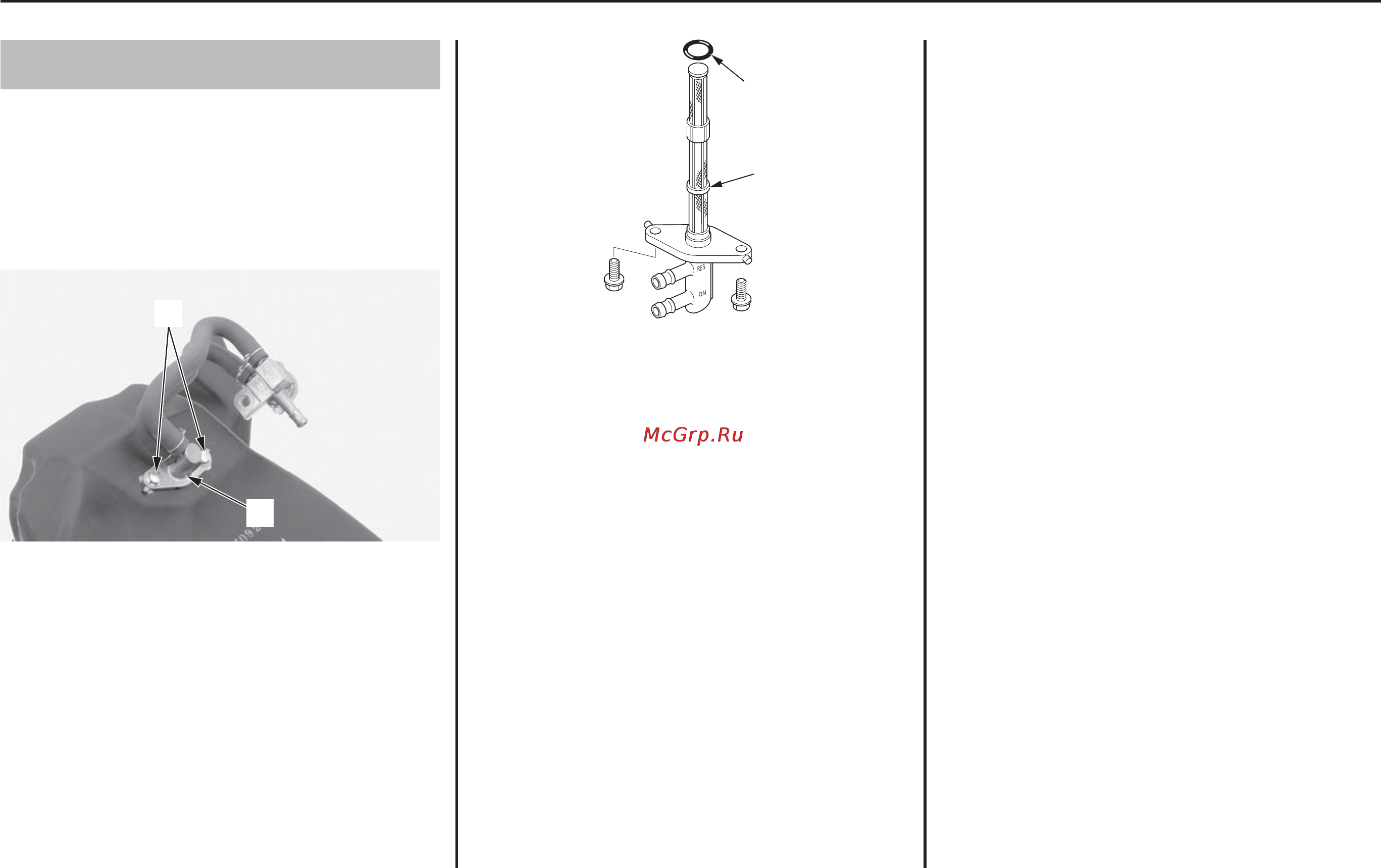

Топливный фильтр находится на нижней левой части топливного
бака. Скапливающаяся в фильтре грязь ограничивает подачу
топлива в карбюратор.
Для проведения технического обслуживания топливного фильтра:
1. Слейте топливо из топливного бака в предназначенную для
этого емкость.
2. Снимите топливный бак (стр. 37).
3. Снимите соединение топливопровода (1) с топливного бака,
сняв болты (2).
(1) соединение топливопровода (2) болты
4. Промойте топливный фильтр (3) в растворителе с высокой
точкой воспламенения.
5. Убедитесь в исправности уплотнительного кольца (4) и
установите его назад на соединение топливопровода.
Производите сборку, выполняя операции в обратном порядке.
6. Установите на место топливный бак (стр. 38) и залейте в него
топливо.
Установите топливный кран в положение ON или RES и
проверьте на протечки.
(3) топливный фильтр (4) уплотнительное кольцо
42 Обслуживание мотоцикла Honda
Топливная система
Топливный фильтр
(1)
(2)
(4)
(3)
