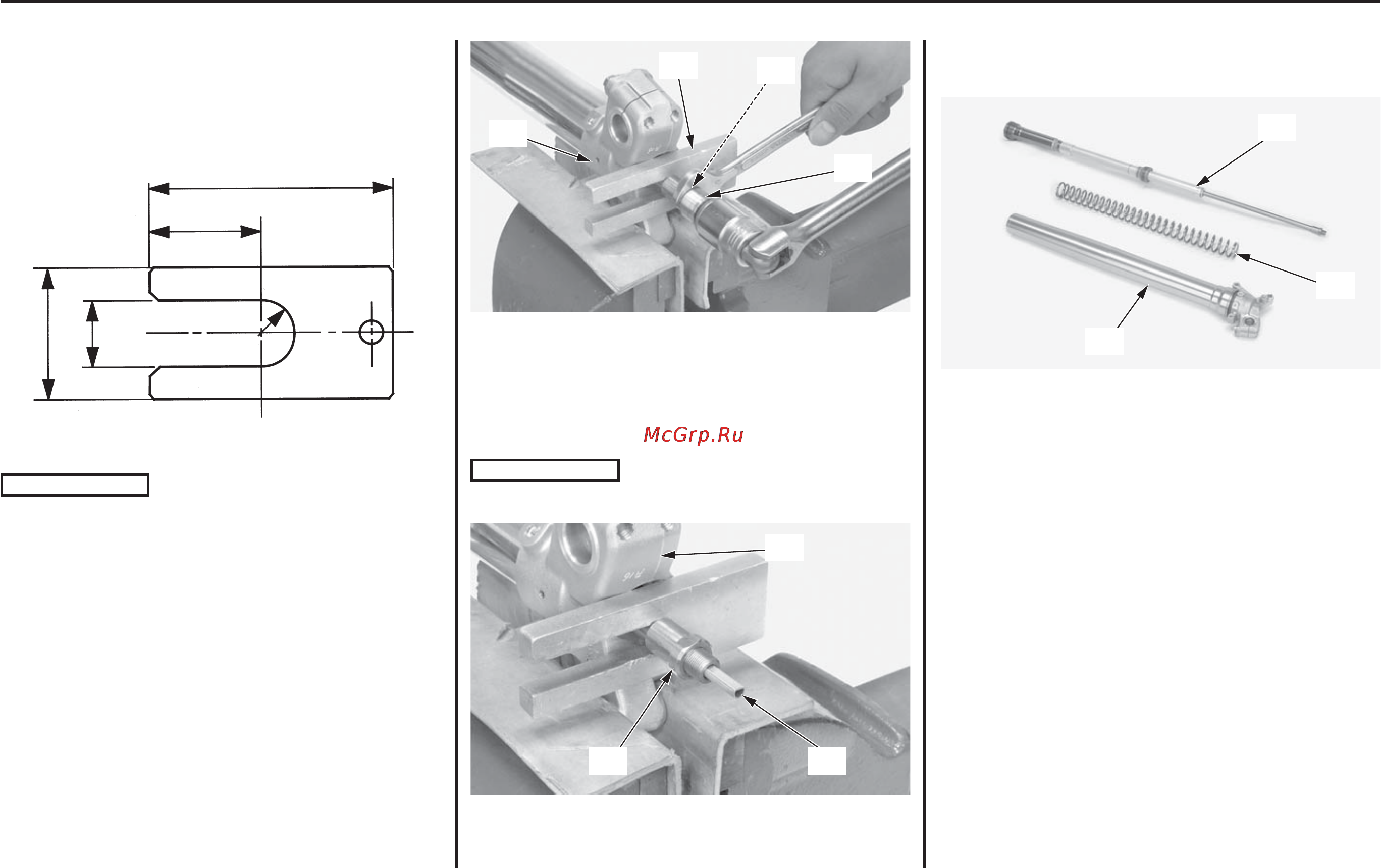

19. Выдвиньте центральный болт вилки из держателя оси (26)
трубчатого наконечника, нажав на демпфер вилки. После этого
установите основание поршня (28) или специальный
инструмент либо изготовленный стопор между держателем
оси и контргайкой (29).
20. Сделайте стопор из тонкой полоски стали как показано на
рисунке, если вы не располагаете специальным инструментом.
21. Удерживая контргайку, извлеките центральный болт вилки из
демпфера вилки.
Не снимайте контргайку со штока поршня демпфера вилки.
Снятие контргайки приведет к падению штока поршня в демпфер
вилки и сделает невозможной обратную сборку демпфера.
(26) держатель оси
(27) центральный болт вилки
(28) основание поршня
(29) контргайка
22. Снимите шток (30) с демпфера вилки.
23. Прикладывая усилие к демпферу вилки, извлеките основание
поршня или специальный инструмент, вставленный между
держателем оси (26) и контргайкой (29).
Старайтесь не повредить контргайку и отверстие центрального
болта.
(26) держатель оси (30) шток
(29) контргайка
24. Снимите узел демпфера вилки (31) с узла вилки (32).
Извлеките вилку из тисков.
Снимите пружину вилки (33) с вилки.
(31) узел демпфера вилки (33) пружина вилки
(32) узел вилки
112 Гоночные настройки мотоцикла
Регулировка передней подвески
30 мм
12.2 мм
55 мм
25 мм
R7.55
– 7.6 мм
(26)
(28)
(29)
(27)
(26)
(30)
(29)
(31)
(33)
(32)
ПРИМЕЧАНИЕ
ПРИМЕЧАНИЕ
