![Honda CRF450X (2006) [142/173] Полезные советы по регулировке и настройке карбюратора](/img/pdf.png)

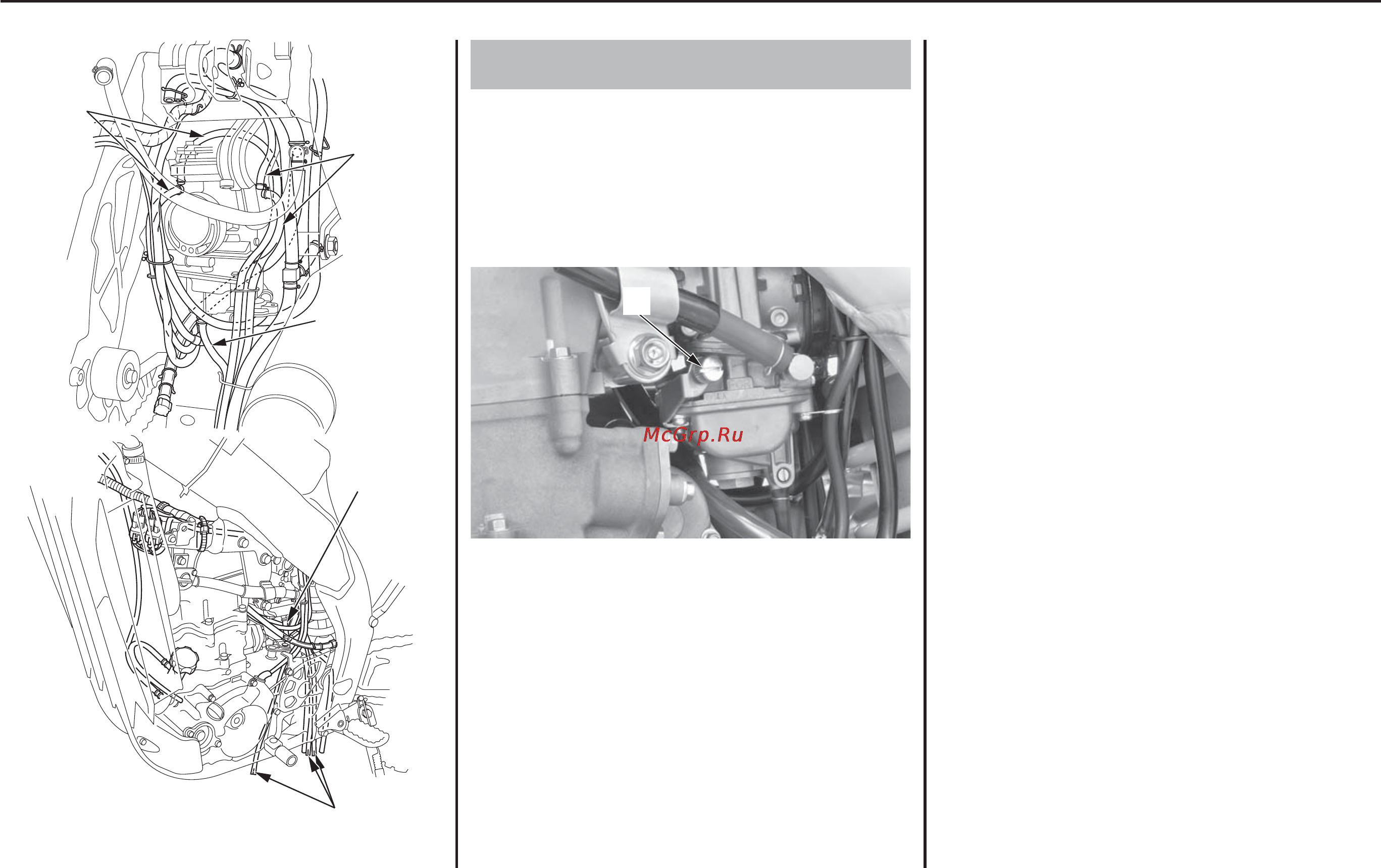

Honda CRF450X (2006) [142/173] Полезные советы по регулировке и настройке карбюратора
![Honda CRF450X (2006) [142/173] Полезные советы по регулировке и настройке карбюратора](/views2/1010298/page142/bg8e.png)
(4) воздуховоды
(5) переливная трубка
1. Если двигатель холодный, запустите его и прогрейте в течение
2%3 минут. Остановите двигатель.
2. Присоедините тахометр к двигателю.
3. Включите нейтральную передачу. Запустите двигатель.
4. Удерживайте мотоцикл в вертикальном положении.
5. Отрегулируйте частоту холостого хода винтом (1) ограничения
угла закрытия дроссельной заслонки.
Частота холостого хода
1 700 ± 100 мин%1 (об/мин)
(1) винт ограничения угла закрытия дроссельной заслонки
136 Гоночные настройки мотоцикла
Полезные советы по регулировке и настройке карбюратора
(4)
(5)
(4)
(5)
(4)
Регулировка частоты вращения холостого хода
(1)
