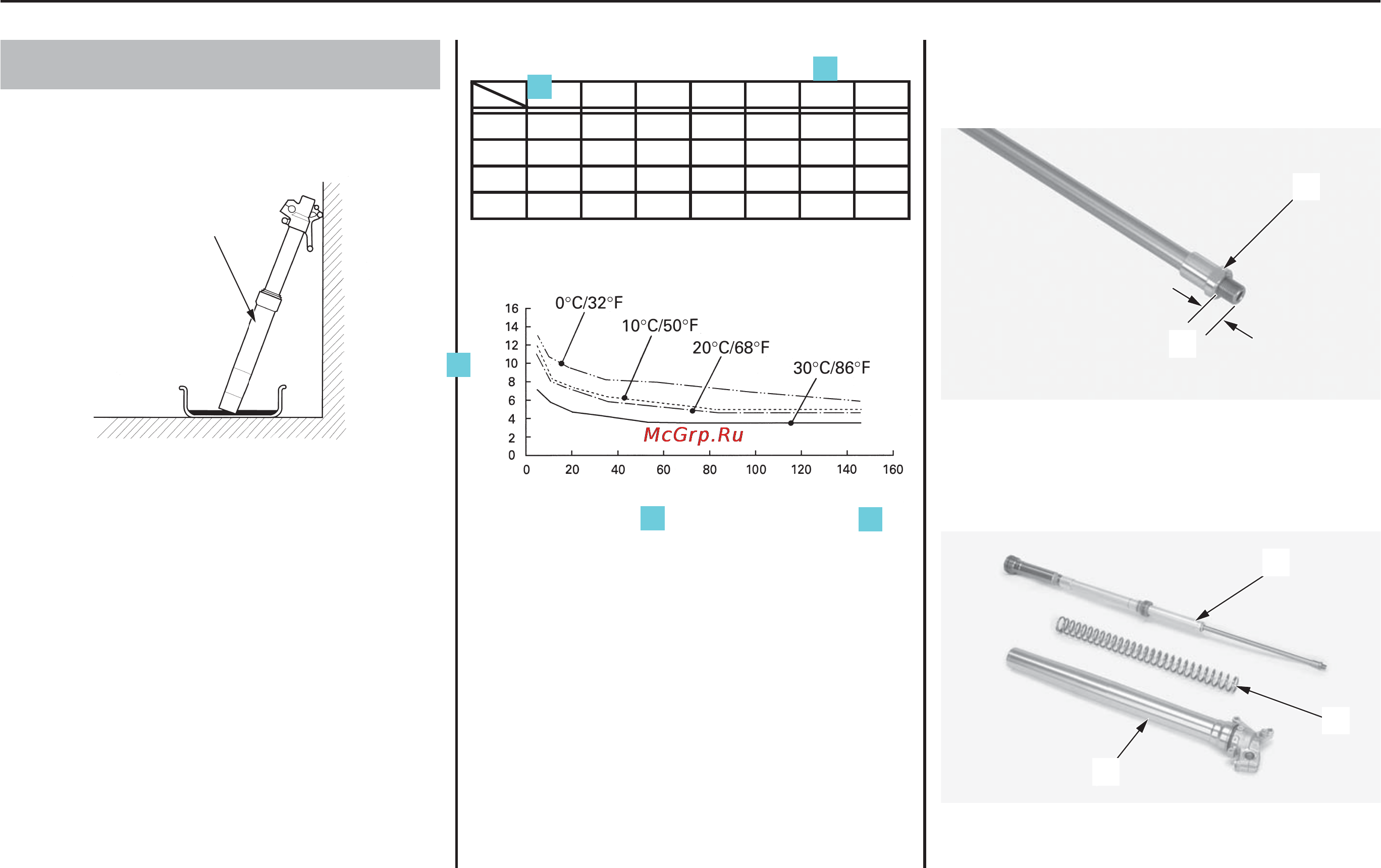

1. Слейте амортизационную жидкость из узла вилки (1),
перевернув его. (В узле вилки останется приблизительно 7 см
3
амортизационной жидкости, если оставить ее в перевернутом
состоянии на двадцать минут при температуре 20°C.)
(1) узел вилки
Количество амортизационной жидкости,
остающейся в узле (без демпфера и пружины) узел: см3
2. Полностью затяните контргайку (2) и измерьте длину резьбы
(А) как показано на рисунке.
Стандарт:
11 % 13 мм
Тщательно вытрите амортизационную жидкость с демпфера.
(2) контргайка
(А) длина резьбы
3. Удалите амортизационную жидкость с пружины (3) сжатым
воздухом.
Установите пружину вилки в узел вилки. Временно установите
узел демпфера вилки (4) на узел вилки (1).
(1) узел вилки
(3) пружина вилки
(4) узел демпфера вилки
116 Гоночные настройки мотоцикла
Регулировка передней подвески
Узел вилки
(1)
Кол%во амортизационной жидкости
(см )
3
время в перевернутом состоянии
(минут)
(2)
(A)
(4)
(3)
(1)
минут
о
С/
о
F
5 10 20 35 55 85 145
30/86 7.1 5.9 4.7 4.2 3.5 3.5 3.5
20/68 10.6 8.2 7.1 5.9 5.6 4.7 4.7
10/50 11.8 8.3 7.2 6.2 5.8 4.9 4.8
0/32 12.9 10.6 9.4 8.2 7.9 7.1 5.9
1
2
3
4
5
