- 4 -
1, 15 – входные контакты +24 В первого
и второго каналов;
2, 14 – входные контакты ~230/240 В
первого и второго каналов;
3, 5 – ручки установок порогов
срабатывания по времени второго
канала (Т1, Т2);
4, 11 – двухцветные индикаторы
первого и второго каналов – горят
зеленым, когда присутствует
напряжение на каналах, горят красным,
когда реле нагрузки включены (Channel
1, Channel 2);
6, 9 – переключатели диапазонов
регулирования времени первого и
второго каналов (D1, D2);
7, 8 – выходные контакты реле нагрузки
первого и второго каналов;
10, 12 – ручки установок порогов
срабатывания по времени первого
канала (Т1, Т2);
13 – переключатель алгоритма работы
изделия (A);

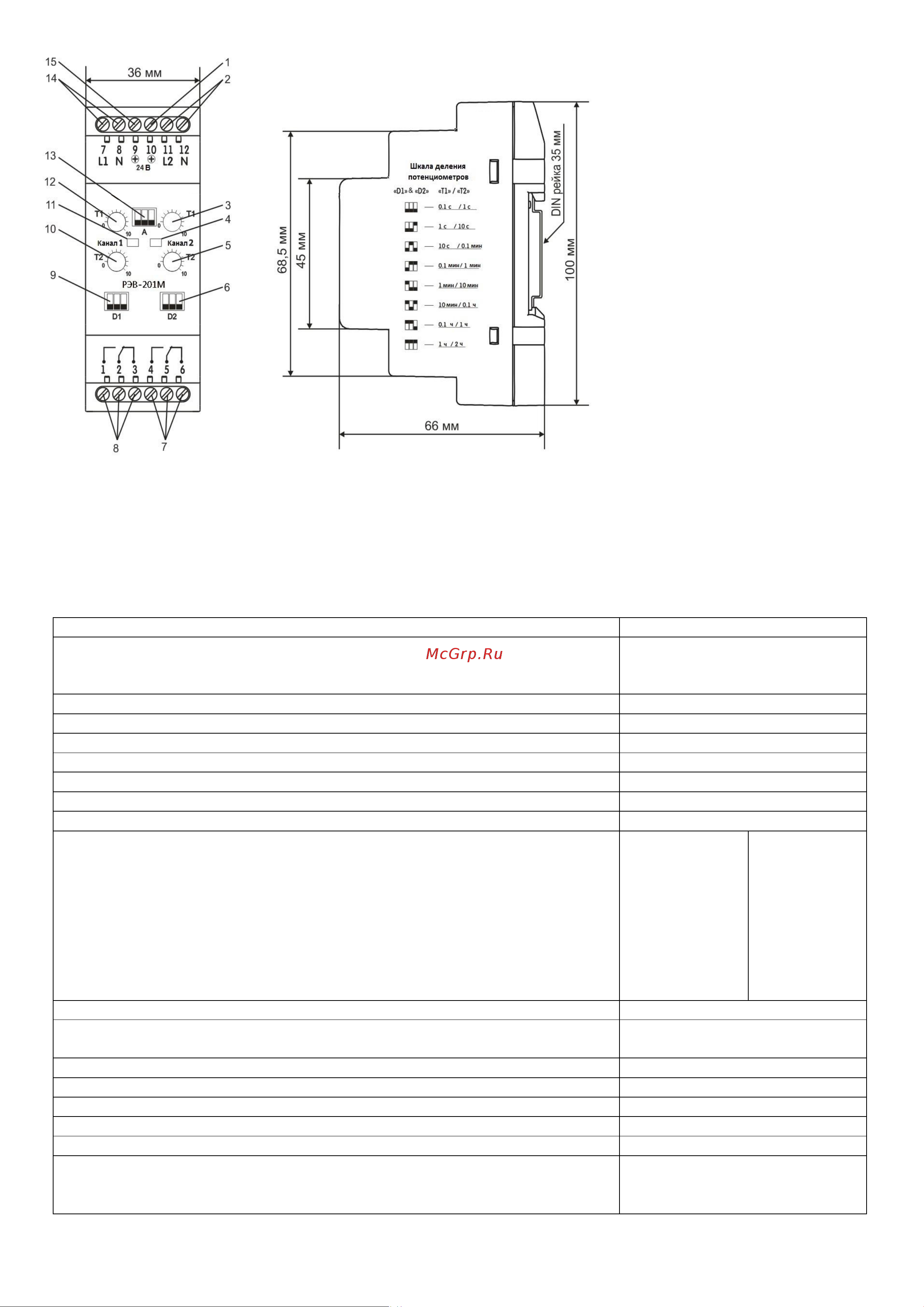

Рисунок 1 – Органы управления, габаритные и установочные размеры OptiDin РЭВ–201М
2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические характеристики OptiDin РЭВ–201М приведены в таблице 1.
Характеристики контактов реле нагрузки – в таблице 2.
Таблица 1 – Основные технические характеристики
Наименование Значение
Номинальное напряжение питания, В:
переменное однофазное
постоянное напряжение
230/240 В
24 В (±10%)
Частота питающей сети, Гц 50 – 60
Напряжение, при котором сохраняется работоспособность, В 150-300
Гармонический состав (несинусоидальность) напряжения питания ГОСТ 32144-2013
Время готовности при подаче напряжения питания, с, не более 0,25
Точность удержания временного порога, %, не менее 1,5
Точность выставления порога (точность шкалы), %, не менее 4
Число алгоритмов работы 7
Диапазон регулирования времени разбит на 8 поддиапазонов Т1
0 – 1 с
0 – 10 с
0 – 100 с
0 – 1 мин
0 – 10 мин
0 – 100 мин
0 – 1 ч
0 – 10 ч
Т2
0 – 10 с
0 – 100 с
0 – 1 мин
0 – 10 мин
0 – 100 мин
0 – 1 ч
0 – 10 ч
0 – 20 ч
Регулировка выдержки времени Плавная
Назначение изделия
Аппаратура управления и
распределения.
Номинальный режим работы Продолжительный
Число и вид контактов на каждый канал (перекидные) 1
Климатическое исполнение УХЛ 3.1
Степень защиты лицевой панели ІР40
Степень защиты клеммника ІР20
Коммутационный ресурс выходных контактов при cosj=1:
- под нагрузкой 5 А, раз, не менее
- под нагрузкой 1 А, раз, не менее
100 000
1 млн.
