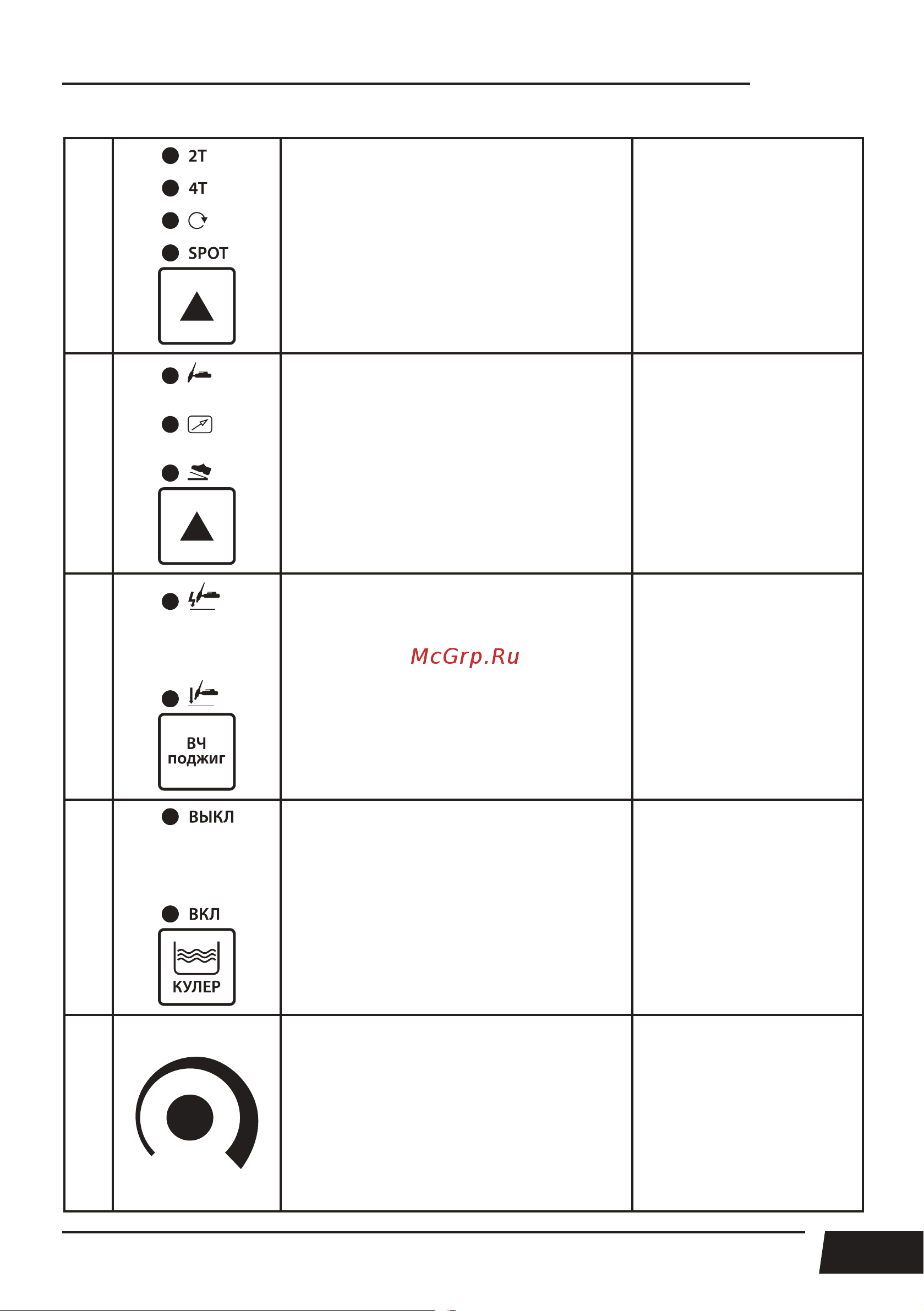

15
PRO TIG 300 P
4
1. Режим 2T.
2. Режим 4 Т.
3. Режим повтора.
4. Режим Spot.
5. Кнопка выбора режима сварки.
См. раздел 7.3.
Режим Spot описан в
разделе 9.11.
5
1. Горелка с цифровым управлением.
2. Горелка с аналоговым управлением.
3. Педаль управления сварочным током.
4. Кнопка выбора типа управления.
См. раздел 8.2.
6
1. Высокочастотный поджиг.
2. Поджиг касанием (TIG Lift).
3. Кнопка выбора типа поджига дуги.
ВЧ поджиг описан в раз-
деле 7.6.
Применение TIG Lift опи-
сано в разделе 9.6.
7
Включение кулера. См. раздел 7.4.
8
Регулятор параметров.
Используется для регули-
ровки параметров сварки.
(1)
(1)
(2)
(3)
(4)
(1)
(2)
(3)
(2)
(3)
(4)
(5)
