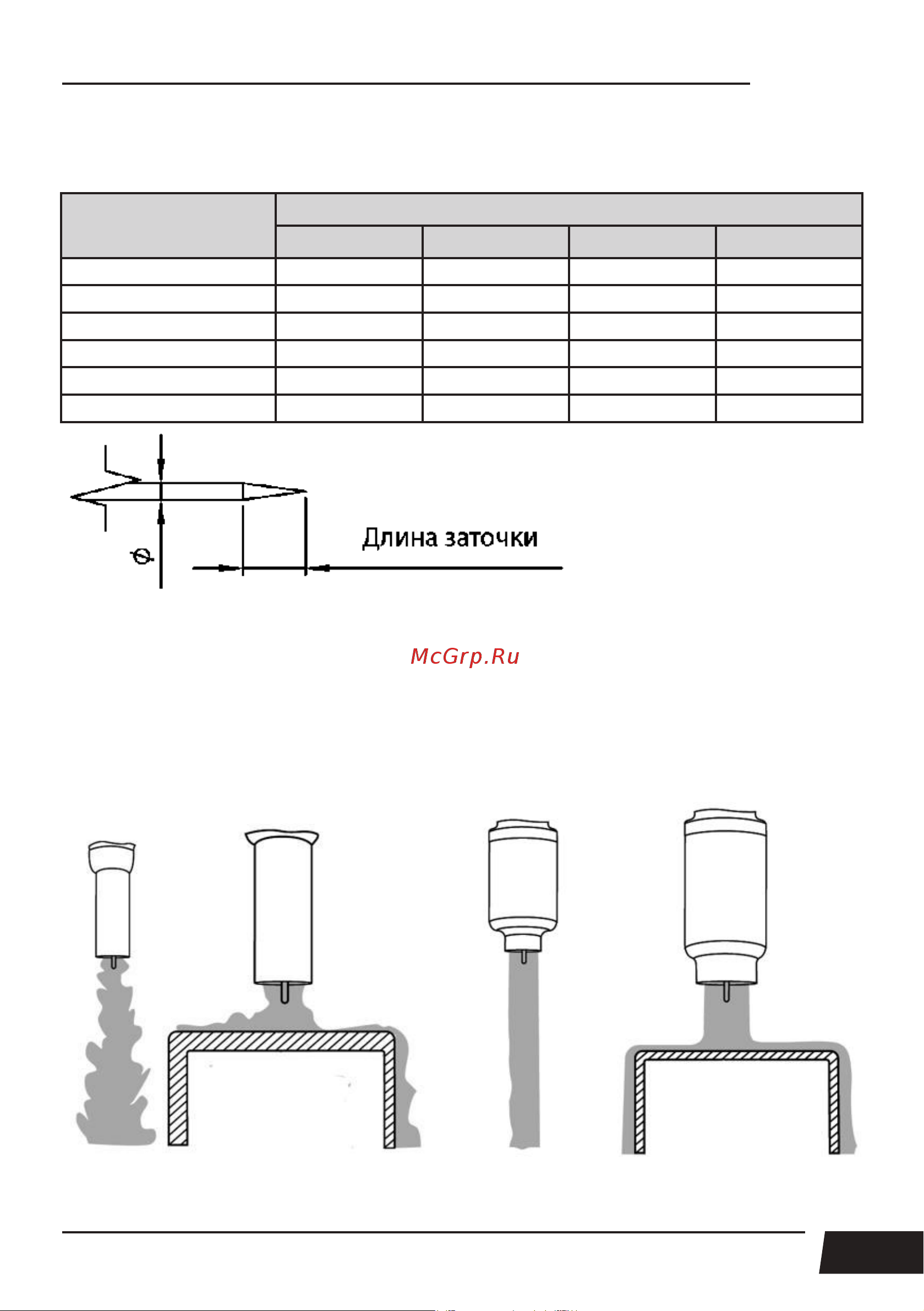

37
PRO TIG 300 P
Угол без специальных приспособлений можно выбрать по длине заточки (См. табл. 9.4).
Таблица 9.4. Определение угла заточки.
Диаметр электрода,
мм
Угол,°/длина заточки, мм
15 30 45 60
1,6 6 3 2 1,4
2,0 7,6 3,8 2,4 1,7
2,4 9,1 4,5 3,1 2
3,0 11,4 5,6 3,6 2,6
3,2 12 6,0 3,9 2,8
4,0 15,2 7,5 4,8 3,5
9.5. ЭФФЕКТИВНОСТЬ ГАЗОВОЙ ЗАЩИТЫ
Надежная защита зоны сварки газом является одним из критериев получения качествен-
ного сварного соединения. Защита необходима до полного затвердевания сварочной ванны.
Истечение защитного газа из сварочного сопла может быть неравномерным. С наружной сто-
роны газового потока защитный газ смешивается с кислородом, только его внутренняя часть
состоит из однородной защитной среды (См. рис. 9.7).
Рис. 9.7. Различие газового потока: обычное сопло и газовая линза.
