34

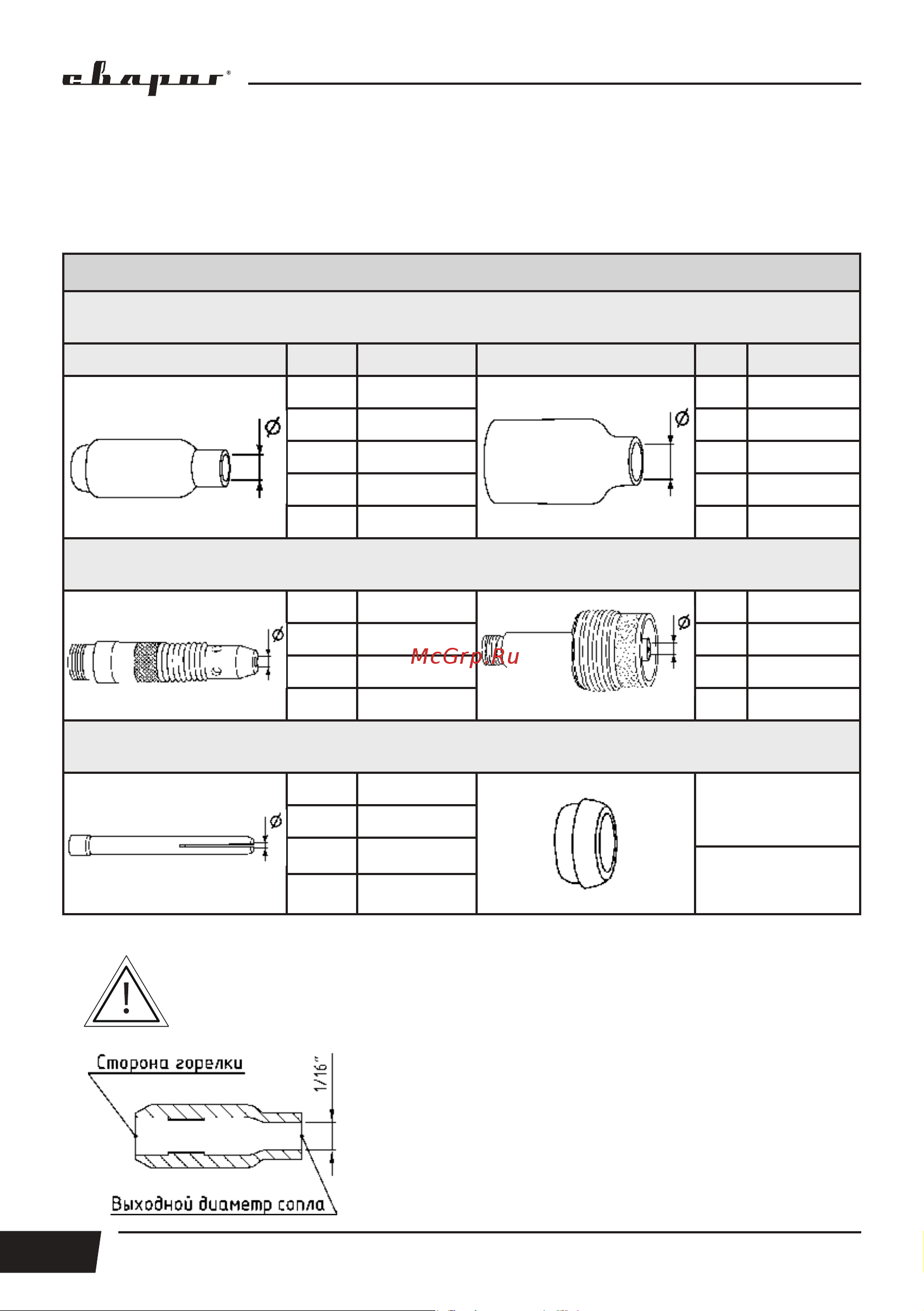

9.3. РАСХОДНЫЕ МАТЕРИАЛЫ ДЛЯ СВАРОЧНЫХ ГОРЕЛОК
В зависимости от типа горелки и вида сварного соединения можно менять сопла для полу-
чения шва необходимого качества.
Таблица 9.2. Расходные материалы для горелок серии TS 17/26.
Серия горелки TS 17/26
Сопло выбирается в зависимости от диаметра вольфрамового электрода.
Чем больше диаметр электрода, тем больше диаметр сопла.
Для обычного сопла Ø* Артикул Для газовой линзы
Ø*
Артикул
6,5 IGS0007 6,5 IGS0086
8 IGS0008 8 IGS0087
9,5 IGS0009 9,5 IGS0088
11 IGS0005 11 IGS0089
12,5 IGS0001 12,5 IGS0085
Держатель цанги выбирается в зависимости от диаметра вольфрамового электрода.
Какой выбран диаметр электрода, такого же диаметра необходим и держатель цанги.
1,6 IGF0006-16 1,6 IGF0001-16
2,0 IGF0006-20 2,0 IGF0001-20
2,4 IGF0006-24 2,4 IGF0001-24
3,2 IGF0006-32 3,2 IGF0001-32
Цанга выбирается в зависимости от диаметра вольфрамового электрода. Какой выбран
диаметр электрода, такого же диаметра необходима и цанга. Цанги взаимозаменяемые.
1,6 IGU0006-16
Для газовой
линзы. Кольцо
IGK0008
2,0 IGU0006-20
2,4 IGU0006-24
Для обычного
сопла. Кольцо
IGK0007
3,2 IGU0006-32
* Если не указан выходной диаметр, то его можно определить по номеру сопла.
В таблице представлены наиболее часто используемые позиции
Пример: cопло №4.
Необходимо поделить 4 на 16. Получим 0,25 (дюйма).
Переведем в мм: (1 дюйм = 25,4 мм) 0,25 х 25,4 = 6,35 мм.
Другие диаметры определяются аналогично.
