PRO TIG 300 P
7.6. ВЫСОКОЧАСТОТНЫЙ ПОДЖИГ ДУГИ
Высокочастотный поджиг (HF) позволяет зажечь TIG дугу без касания к изделию. Основ-
ное преимущество в том, что при зажигании дуги в основном металле не остается вольфра-
мовых включений (См. рис. 7.12).

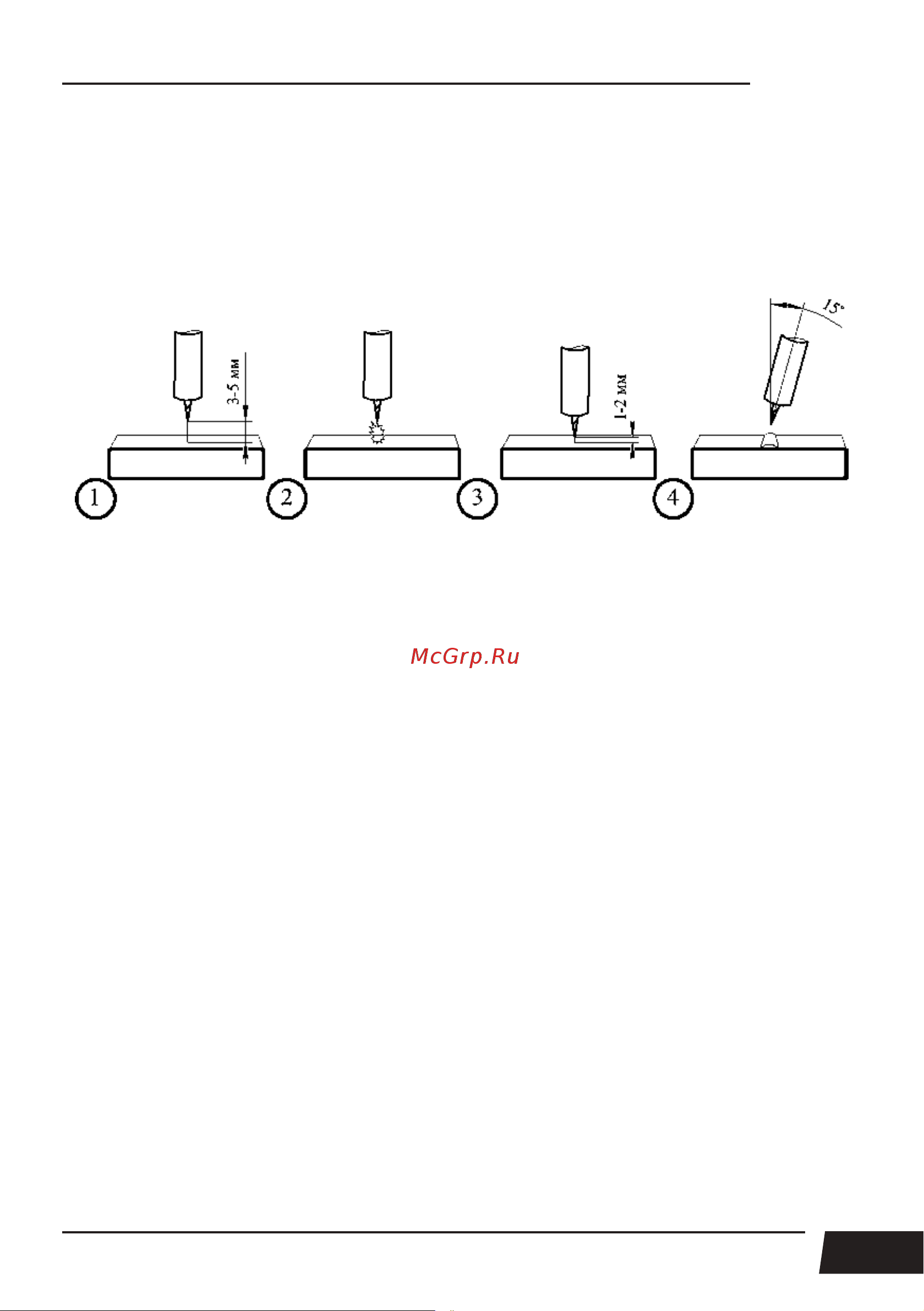

Рис.7.12. Высокочастотный поджиг дуги.
1. Поднесите горелку к изделию на необходимое расстояние.
2. Нажмите кнопку на горелке – произойдет кратковременный разряд.
3. Если дуга не зажглась, то уменьшите зазор между торцом вольфрамового электрода и
изделием. При возникновении дуги приподнимайте горелку вверх до необходимого рассто-
яния.
4. Наклоните горелку на 15° и начинайте сварку.
