Сварог TIG 300 P PRO W232 97807 [54/74] Смена полярности

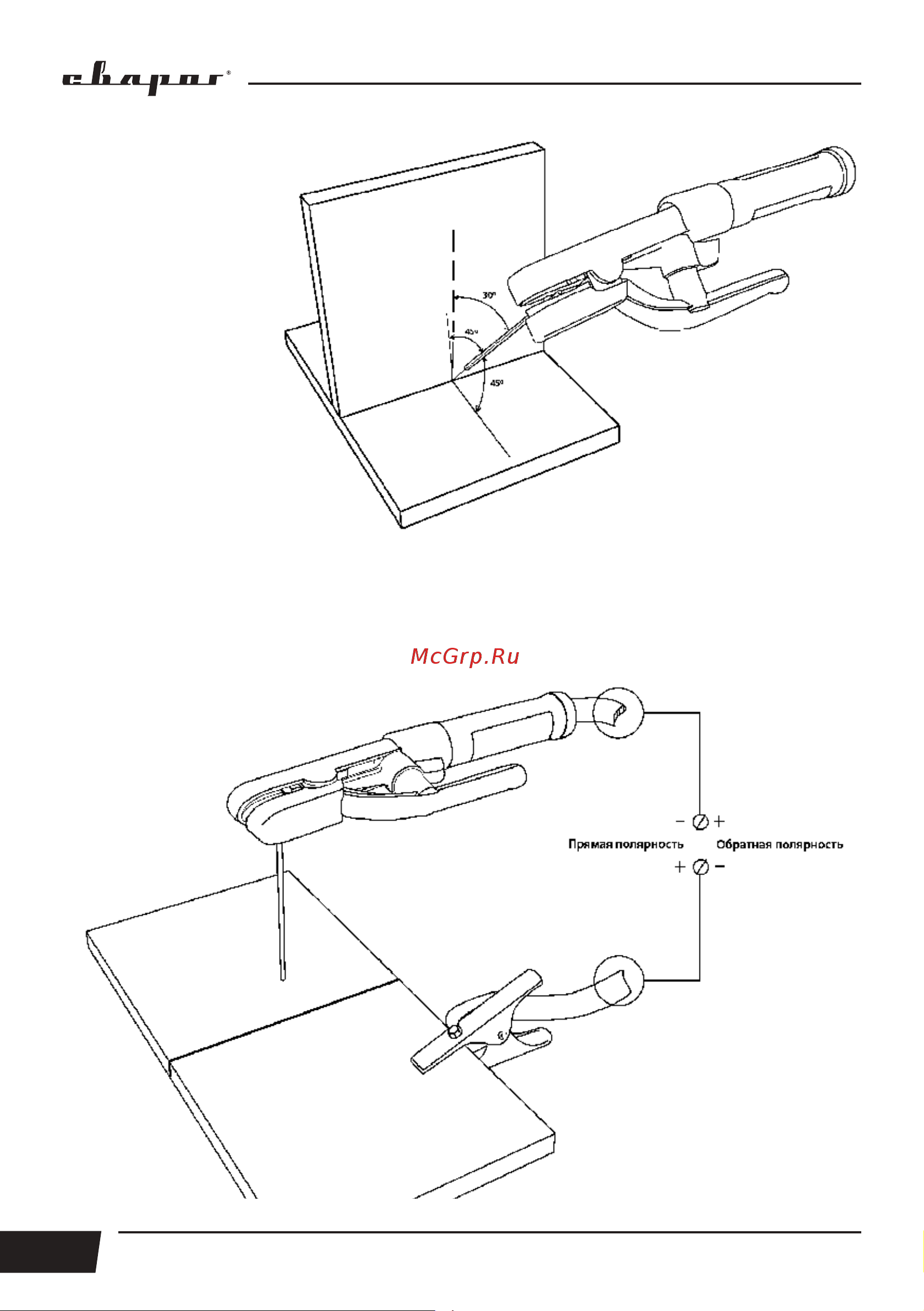

![Сварог TIG 300 P PRO W232 97807 [54/74] Смена полярности](/views2/1887878/page54/bg36.png)
54
Углы наклона электрода
при сварке углового
соединения.
Рис. 11.5. Угол наклона электрода.
11.2. СМЕНА ПОЛЯРНОСТИ
Существует два способа подключения сварочного оборудования для работы на постоян-
ном токе (См. рис 11.6).
Рис.11.6. Способы подключения.
