51
PRO TIG 300 P

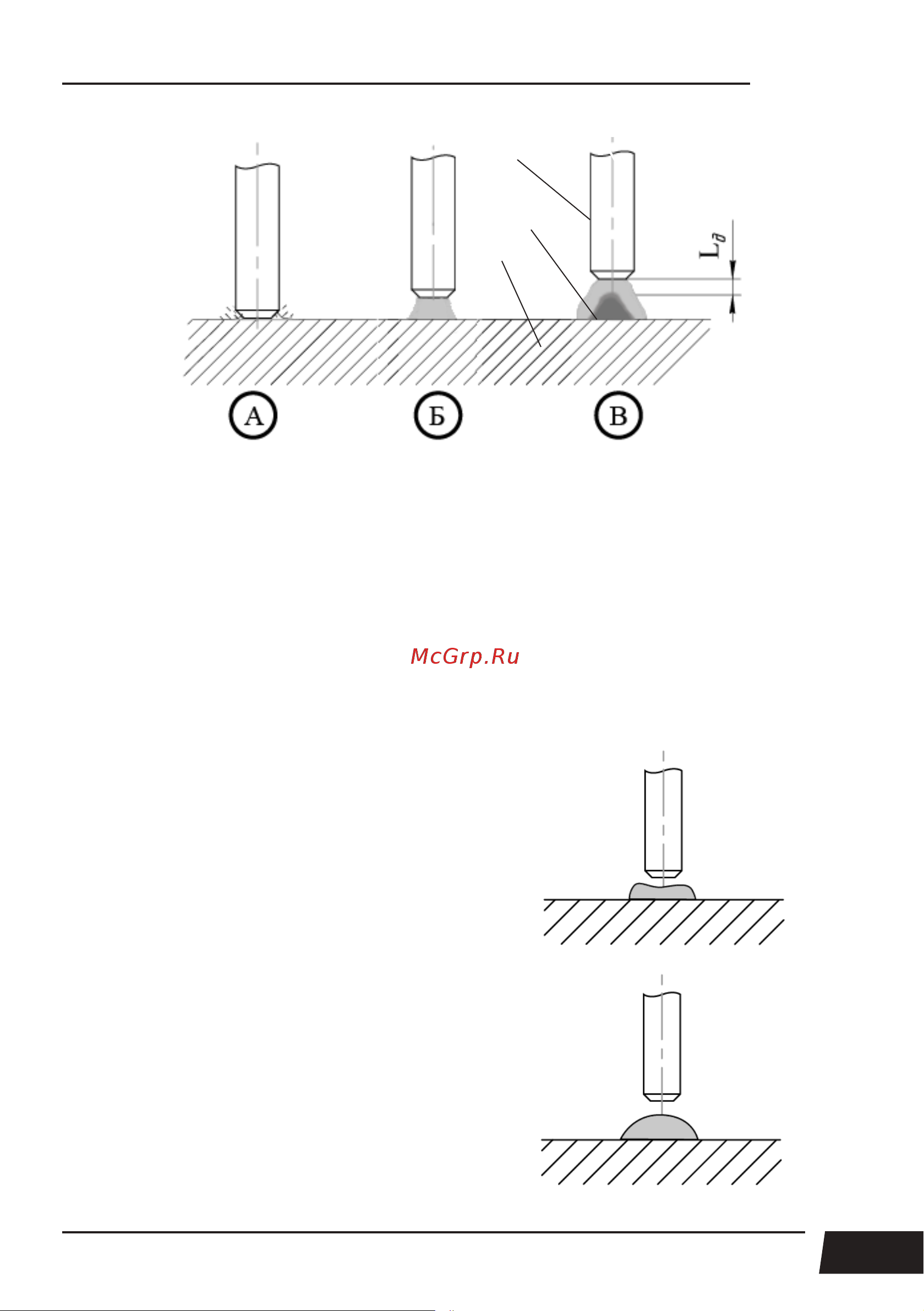

Рис. 11.2. Схема образования дуги:
А) Короткое замыкание. Б) Образование дуги. В) Правильное положение электрода при сварке,
где: 1 – металл, 2 – электрическая дуга, 3 – электрод, Lд – расстояние от электрода до поверхности
сварочной ванны.
11.1. ВЛИЯНИЕ ДЛИНЫ ДУГИ И УГЛА НАКЛОНА ЭЛЕКТРОДА
НА ФОРМУ СВАРОЧНОГО ШВА
Длина дуги при сварке покрытым электродом считается нормальной в пределах 0,5 – 1,1
диаметра электрода (См. рис. 11.3).
Сварной шов провален.
Слишком короткая длина дуги.
Необходимо увеличить расстояние от
электрода до свариваемого изделия.
Сварной шов нормальной формы.
Нормальная длина дуги.
1
2
3
