52

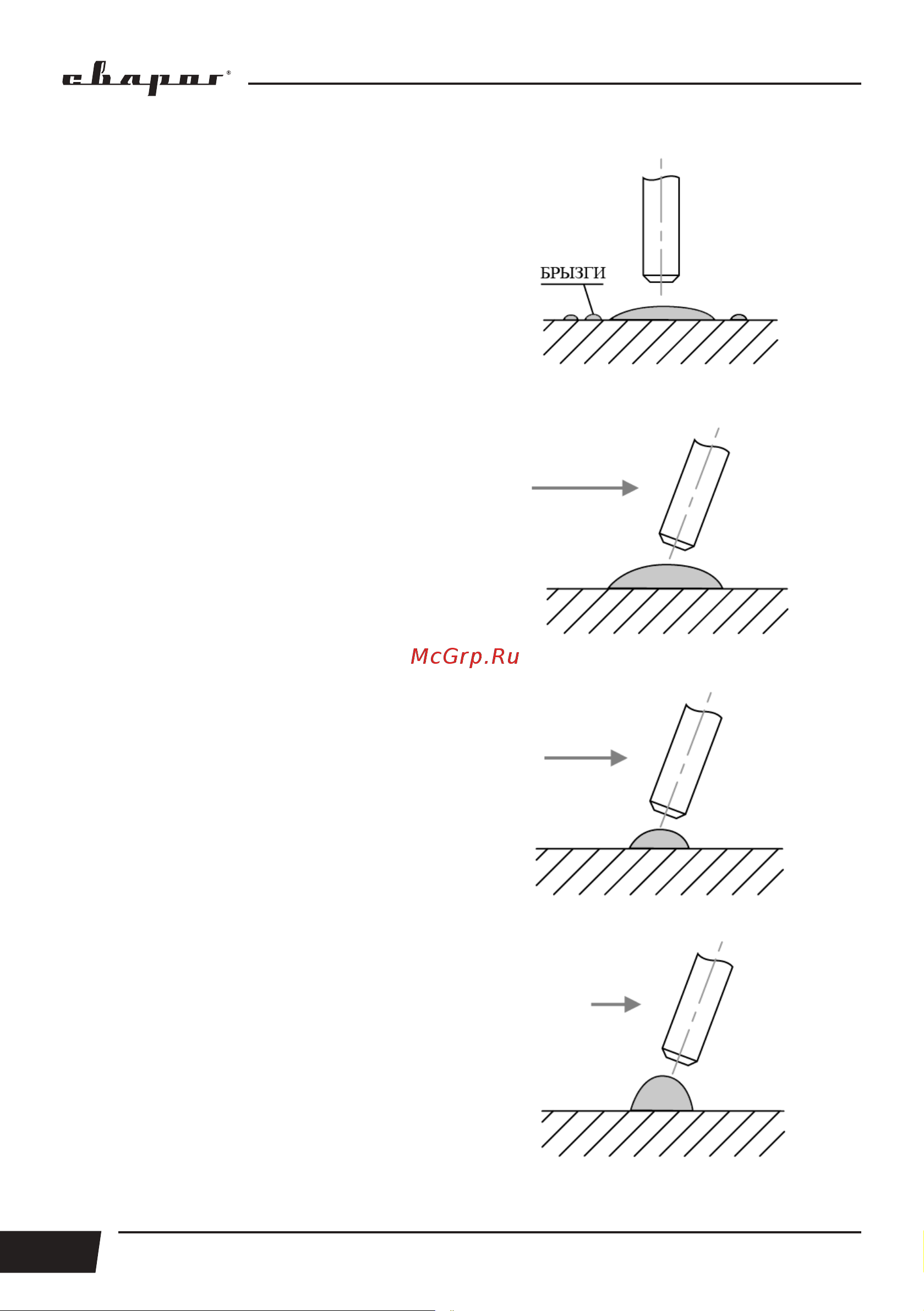

Разбрызгивание и растекание.
Слишком увеличенная длина дуги.
Необходимо уменьшить расстояние от
электрода до свариваемого изделия.
Сварной шов слишком широкий.
Слишком медленная скорость сварки.
Сварной шов нормальной формы.
Нормальная скорость сварки.
Сварной шов слишком узкий.
Слишком высокая скорость сварки.
Рис. 11.3. Влияние длины дуги и скорости сварки.
