46
В зависимости от типа сварных соединений возможно применение следующих видов на-
садок (См. рис. 9.25).

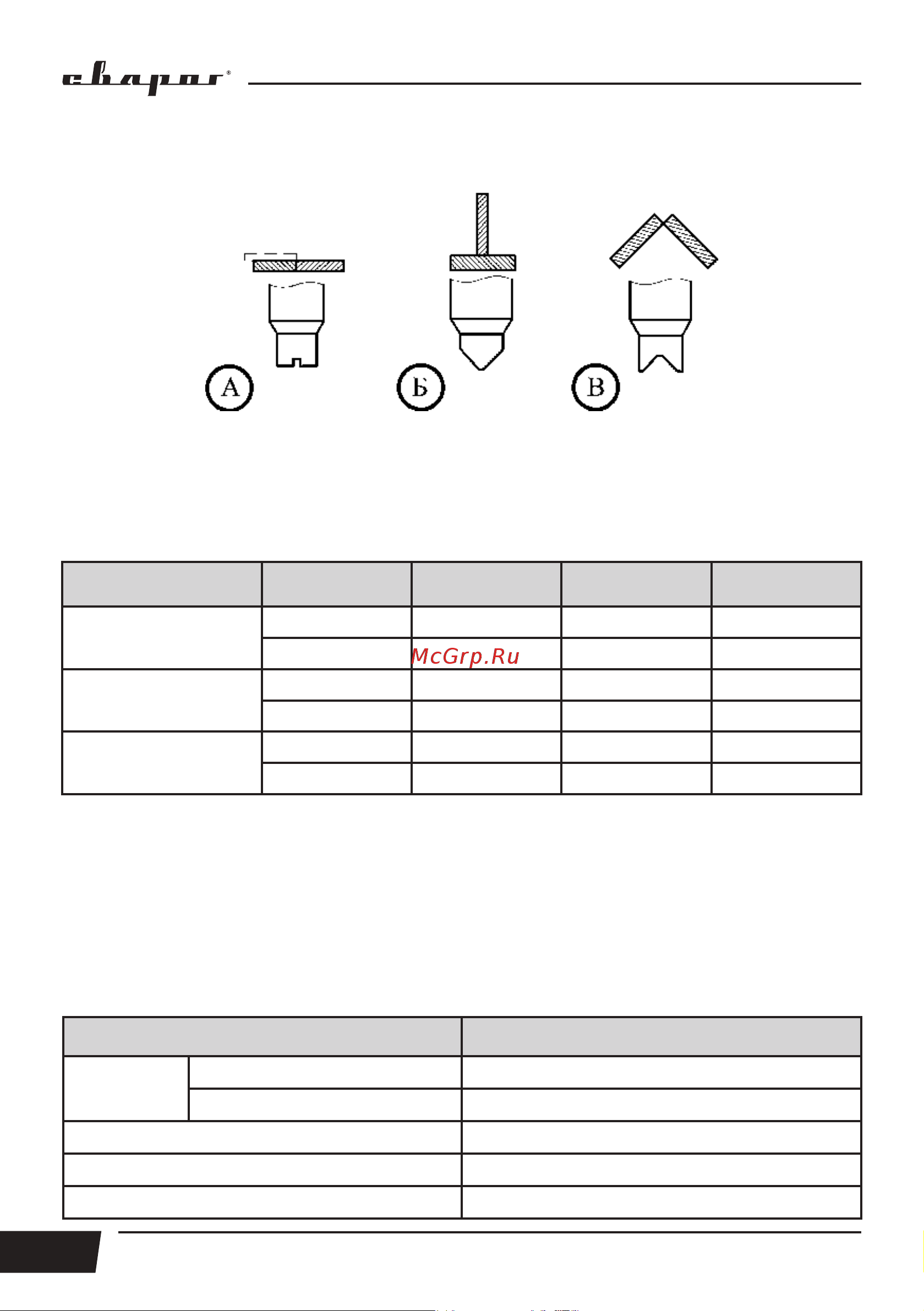

Рис. 9.25. Виды насадок в зависимости от типа сварных соединений.
А) Стыковое и нахлесточное соединение. Б) Тавровое соединение. В) Угловое соединение.
Не допускается попадание между свариваемыми пластинами грязи и других инородных
тел. Производите точечную сварку на ровных недеформированных пластинах.
Таблица 9.5. Режимы для Spot сварки.
Тип соединения
Толщина
металла, мм
Время сварки
точки, с
Сила тока, А Спад тока, с
Стыковое
1/1 0,7 – 1,0 60 – 70 0,9
2/2 0,8 – 1,5 110 – 130 0,9
Нахлесточное
1/2 0,9 – 1,2 150 – 200 0,9
1/1 0,7 – 0,9 120 – 150 0,9
Угловое
1/1 0,7 – 0,9 110 – 120 0,9
2/2 0,9 – 1,2 150 – 170 0,9
Данные рекомендации носят ознакомительный характер.
9.12. ВЫБОР ПРИСАДОЧНОГО ПРУТКА, ВОЛЬФРАМОВОГО
ЭЛЕКТРОДА И РЕЖИМОВ СВАРКИ
Присадочную проволоку следует выбирать максимально приближенную к химическому
составу основного металла.
Таблица 9.6. Подбор присадочной проволоки соответственно марке стали.
Наиболее часто используемые марки стали Присадочная проволока
Нержавею-
щие стали
AISI 316LSI, 04х19н11м3 СВАРОГ TIG ER316LSI
AISI 308LSI, 04х18Н9 СВАРОГ TIG ER308LSI
Медь и ее сплавы БрКМц3-1, БрХ0,5, БрОЦ4
Чугун и его сплавы СТЧ-6, ПАНЧ-11
Низкоуглеродистые и легированные стали СВАРОГ TIG ER70S-6, Св-08Г2С
