35
PRO TIG 300 P
9.4. ОСОБЕННОСТИ ЗАТОЧКИ И ВЫПУСКА ВОЛЬФРАМОВОГО
ЭЛЕКТРОДА
При TIG сварке необходимо помнить, что неплавящийся электрод в процессе сварки изна-
шивается и теряет форму, поэтому его необходимо затачивать, а также регулировать величи-
ну вылета относительно сопла горелки. Необходимо правильно подбирать тип электрода (См.
табл. 9.6) для его более длительной работы. Для получения качественного шва необходимо
правильно подбирать присадочный материал (См. табл. 9.5).
Выбор выпуска электрода:
При сварке стыковых соединений рекомендованный вылет электрода относительно
кромки сопла составляет 3 – 5 мм, а угловых и тавровых соединений составляет 5 – 8 мм
(См. рис. 9.5).

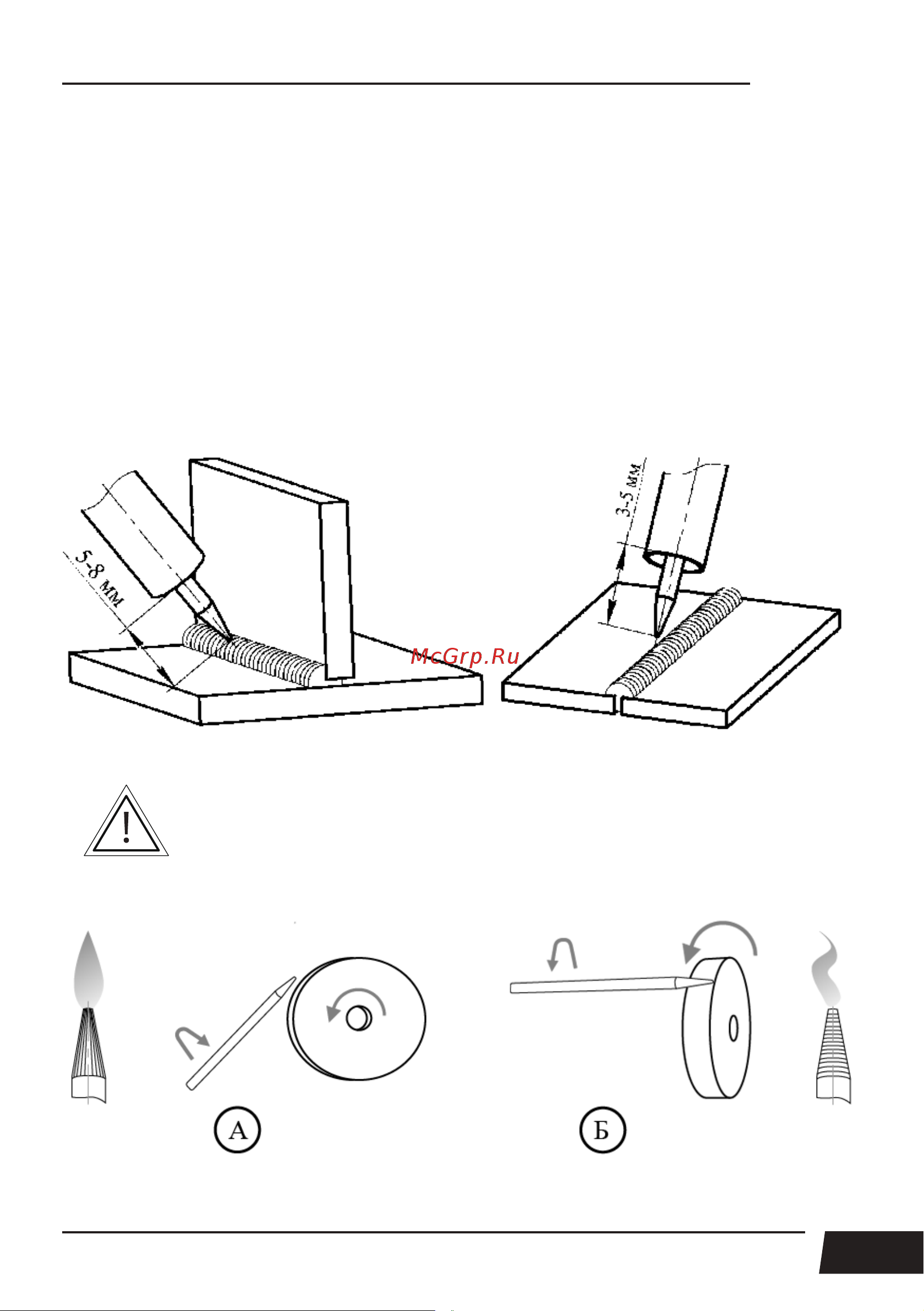

Рис. 9.5. Выпуск электрода.
Особое значение следует уделить правильности заточки
вольфрамового электрода, т.к. это влияет на качество и фор-
му сварного шва (См. рис. 9.6, 9.7).
Рис. 9.6. Пример заточки вольфрамового электрода.
А) Правильно. Б) Неправильно.
