56
Таблица 11.1. Сечение сварочного кабеля.
Сила
тока
Длина сварочного кабеля, м
15 20 30 40 45 55 60 70
100 А КГ 1*16 КГ 1*25 КГ 1*25 КГ 1*35 КГ 1*35 КГ 1*50 КГ 1*50 КГ 1*50
150 А КГ 1*25 КГ 1*25 КГ 1*35 КГ 1*50 КГ 1*50 КГ 1*75 КГ 1*75 КГ 1*95
200 А КГ 1*25 КГ 1*35 КГ 1*50 КГ 1*75 КГ 1*75 КГ 1*95 КГ 1*95
250 А КГ 1*35 КГ 1*50 КГ 1*75 КГ 1*95 КГ 1*95
11.5. ТЕХНИКА СВАРКИ
Сварку покрытым электродом в нижнем положении без разделки кромок выполняют обыч-
но без поперечных колебаний. Угол наклона электрода относительно заготовки показан на
рисунке 11.8.
Сварка в один проход Сварка в два и более проходов

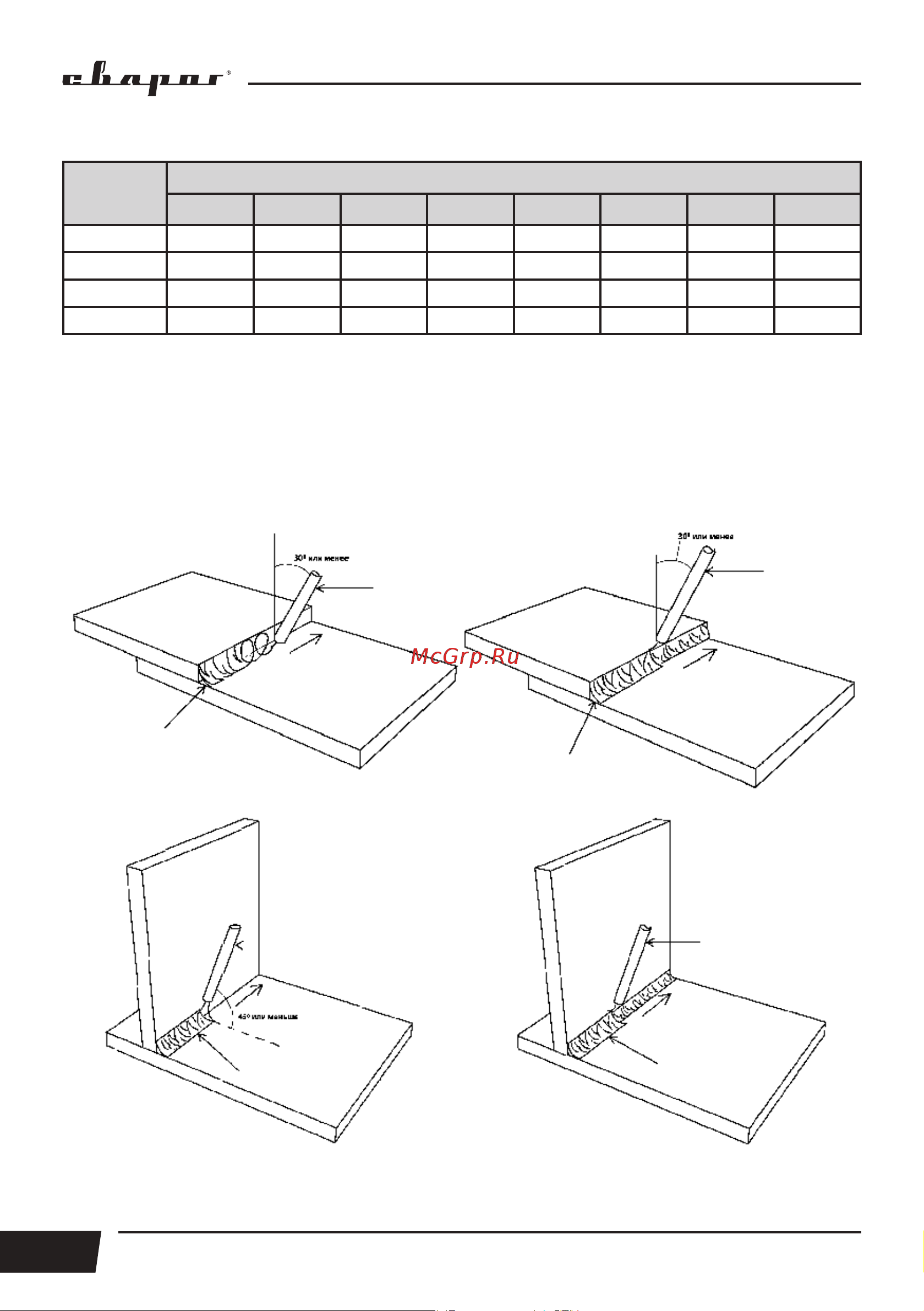

Рис. 12.8. Угол наклона покрытого электрода.
1) Покрытый электрод. 2) Направление сварки. 3) 1-й проход. 4) 2-й проход.
3
2
1
3
2
1
1
2
4
1
2
3
